Flanş

Rolünü AnlamakFlanşEndüstriyel Uygulamalarda: Kapsamlı Bir Kılavuz

Boru sisteminin önemli bir parçası olan flanşlar, boruların, vanaların, pompaların ve diğer ekipmanların bağlanmasında hayati bir rol oynar. Ürünler petrol ve gaz, kimyasal veya su arıtma tesislerinde ve bu gibi yerlerde kullanılmaktadır.

nedirFlanş?

Flanşlar, boruları, bağlantı parçalarını veya makineleri bağlamak için kullanılan flanşlar veya çıkıntılardır. Flanşlar, kolay montaj, demontaj ve inceleme için güçlü bir bağlantı oluşturacak şekilde cıvatalanır veya kaynaklanır. Flanşlar, farklı basınçlara, sıcaklıklara ve çevre koşullarına dayanacak şekilde çeşitli şekil ve boyutlarda mevcuttur. Flanşlar, bağlantıları standartlaştırarak sistemler arasında birlikte çalışabilirliği teşvik eder, böylece arıza süresini ve bakım maliyetlerini azaltır.

Flanşların Temel Parametreleri

Boyut: bağlı bileşenlerle eşleşmesi gereken nominal boru boyutunu (NPS) veya çapı ifade eder.

Basınç Değeri: Flanşın dayanabileceği maksimum basıncı gösterir ve genellikle ANSI/ASME (örn. Sınıf 150, Sınıf 300, Sınıf 600) gibi standartlara göre sınıflandırılır.

Malzemeler: Yaygın olarak kullanılan malzemeler arasında karbon çeliği, paslanmaz çelik, alaşımlı çelik ve korozyon direnci ve sağlamlığı nedeniyle seçilen pirinç veya bakır gibi demir dışı metaller bulunur.

Yüz tipleri: Bunlar, sızdırmazlık verimliliğini etkileyen düz yüzleri (FF), yükseltilmiş yüzleri (RF) ve halka bağlantılarını (RTJ) içerir.

Cıvata deliği düzeni: Hizalama ve sıkma için kritik olan cıvata deliklerinin sayısı ve çapı.

Standartlar: ANSI, ASME, DIN veya JIS gibi uluslararası standartlara uygunluk, uyumluluk ve güvenliği sağlar.

Detaylı Ürün Parametreleri Tablosu

Parametre	Tanım	Ortak Değerler
Nominal Boyut	Boru bağlantısının çapı	1/2" ila 24" (veya daha büyük)
Basınç Sınıfı	Maksimum basınç derecesi	Sınıf 150, 300, 600, 900, 1500, 2500
Malzeme Sınıfı	Kullanılan malzemenin türü	A105 (Karbon Çelik), SS304 (Paslanmaz Çelik), Alaşım 20
Yüz Tipi	Conta sızdırmazlığı için yüzey tasarımı	Yükseltilmiş Yüz (RF), Düz Yüz (FF), Halka Tipi Bağlantı (RTJ)
Cıvata Daire Çapı	Cıvata deliği dairesinin çapı	Boyuta ve sınıfa göre değişir (örneğin, 2" Sınıf 150 için 3,5")
Standartlar	Geçerli spesifikasyonlar	ANSI/ASME B16.5, DIN 2527, JIS B2220

Flanş Çeşitleri

Flanşlar tasarımlarına ve uygulamalarına göre kategorize edilir. İşte en yaygın türler:

Kaynak Boyunlu Flanş:Yüksek basınçlı sistemler için ideal olan, yüksek stresli uygulamalara yönelik uzun konik bir göbeğe sahiptir.
Kaydırmalı Flanş:Düşük basınçlı ortamlara uygun, boru üzerinde kaydırılarak ve kaynak yapılarak montajı kolaydır.
Kör Flanş:Bir boru sisteminin ucunu kapatmak için kullanılır, böylece gelecekte genişletme veya inceleme yapılabilir.
Soket Kaynaklı Flanş:Küçük çaplı borularda yaygın olarak kullanılan düzgün akış ve yüksek mukavemet sağlar.
Dişli Flanş:Borulara kaynaksız vidalanır, tehlikesiz veya düşük basınçlı sistemler için idealdir.
Bindirme Bağlantı Flanşı:Kolay hizalama için saplama ucuyla eşleşir; sık sık sökülmesi gereken sistemler için mükemmeldir.

View as

Çelik Düz Flanş

Çin'de üretilen yüksek kaliteli Çelik Yassı Flanş, fabrikamızdan düşük fiyat veya ucuz fiyatla özelleştirilebilir. Çelik Yassı Flanş, DN300'de 42MPa'lık bir patlama basıncına ulaşır; bu, GB/T 1048 ulusal standardından %280 daha yüksektir. Biyonik petek yapısını ve gradyan söndürmeli yüksek karbon çeliğini benimser ve bükülme direnci %65 artar. API 6A PSL 3G sertifikasını geçmiştir ve kaya gazı kırma pompaları ve derin deniz sondaj platformları gibi ultra yüksek basınç senaryoları için uygundur.

Daha Fazlasını Görüntüle >> Talep Gönder >>

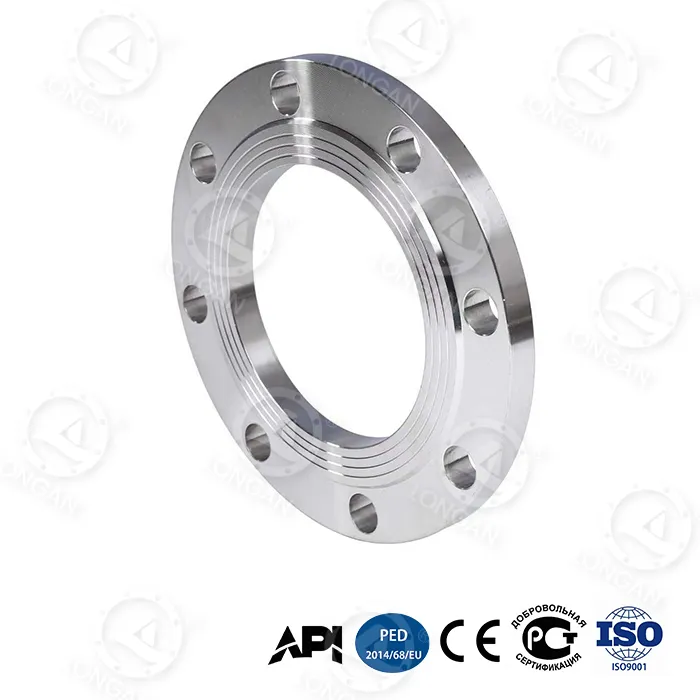

Düz Flanş

Profesyonel bir Çin Düz Flanş üreticisi ve tedarikçisi olarak müşterilerimize kapsamlı proje yönetimi hizmetleri sunuyoruz. Hassas soğuk dövme teknolojisi ve nano kaplama teknolojisini kullanan Düz Flanş, 12 mm'lik ultra ince bir tasarıma sahiptir; bu, ≥20 mm kalınlığa sahip geleneksel flanşa göre %73 daha verimli kurulum ve %40 daha sıkıdır. Sınırlı alana sahip endüstriyel boru hattı sistemleri için tasarlanmıştır. Ürün, ISO 15848-1 CLASS AH sertifikasını geçmiştir ve -196°C ile 550°C arasındaki zorlu çalışma koşullarına uygundur.

Daha Fazlasını Görüntüle >> Talep Gönder >>

Dışbükey Flanş

Çin'deki üreticilerden ve tedarikçilerden biri olan Longan'dan özelleştirilmiş Dışbükey Flanş satın alın. Boru sisteminiz sıcak ve soğuk döngülerden sonra sızıntı mı yapıyor? Planlanmamış aksama süreleri ve bakım maliyetleri kontrolden mi çıkarıyor? Cıvataların sık sık yeniden sıkılması çok fazla çalışma saati mi harcıyor? Geleneksel flanşların dinamik koşullar altında sızdırmazlık sağlamadaki başarısızlığı, endüstriyel proseslerde yaygın fakat pahalı bir sıkıntı noktasıdır.

Daha Fazlasını Görüntüle >> Talep Gönder >>

Uzun Boyunlu Flanş

Longan, Uzun Boyunlu Flanşların profesyonel bir üreticisidir. Size düşünceli satış sonrası hizmet ve hızlı teslimat sunacağız. Uzun boyunlu kaynak flanşı, yüksek basınç ve yüksek sıcaklık ortamlarında kullanılan, uzatılmış boyunlu bir kaynak boyunlu flanştır. Bu benzersiz tasarım, zorlu ortamlarda güçlendirilmiş bağlantılar sağlamak için sondaj deliğinin bir uzantısı olarak kullanılabilir. Ürünler çoğunlukla petrol, gaz ve petrokimya gibi endüstrilerde kullanılmaktadır.

Daha Fazlasını Görüntüle >> Talep Gönder >>

304 Alaşımlı Çelik Dövme Alın Kaynak Flanşı

Fabrikamızdan Longan 304 Alaşımlı Çelik Dövme Alın Kaynak Flanşını satın alacağınızdan emin olabilirsiniz. Bu flanşın üretim süreci, dövme işleminde yüksek kaliteli kütük seçimi, ısıtma, şekillendirme, dövme ve soğutmayı içerir. Malzeme özelliklerini optimize etmek için normalizasyon, tavlama veya su verme + temperleme işlemleri gerçekleştirilir. Yüzey işleme seçenekleri arasında galvanizleme, sıcak daldırma galvanizleme, boyama, pas önleyici yağ vb. yer alır.

Daha Fazlasını Görüntüle >> Talep Gönder >>

304 Paslanmaz Çelik Flanş

Size toptan ve özelleştirilmiş hizmetler sunabilecek bir fabrika bulmak istiyorsanız bizi değerlendirebilirsiniz; Longan 304 paslanmaz çelik flanşlar süper maliyet etkinliğine sahiptir ve çoğu genel endüstriyel boru hattının tercihidir.
304 paslanmaz çelik flanşlar, kör plakalar, alın kaynaklı boyunlar, gevşek manşonlar, dişli tipler vb. dahil olmak üzere çeşitli tiplere sahiptir ve krom-nikel içeriği ≥%18/8 XRF tarafından doğrulanmıştır. Sıradan ortamlardaki servis ömrü (pH>4,5), karbon çeliğinden %400 daha yüksek olan 10 yıldan fazladır. Ancak maliyeti 316 flanşa göre %35 daha düşüktür.

Daha Fazlasını Görüntüle >> Talep Gönder >>
