Flanş

Rolünü AnlamakFlanşEndüstriyel Uygulamalarda: Kapsamlı Bir Kılavuz

Boru sisteminin önemli bir parçası olan flanşlar, boruların, vanaların, pompaların ve diğer ekipmanların bağlanmasında hayati bir rol oynar. Ürünler petrol ve gaz, kimyasal veya su arıtma tesislerinde ve bu gibi yerlerde kullanılmaktadır.

nedirFlanş?

Flanşlar, boruları, bağlantı parçalarını veya makineleri bağlamak için kullanılan flanşlar veya çıkıntılardır. Flanşlar, kolay montaj, demontaj ve inceleme için güçlü bir bağlantı oluşturacak şekilde cıvatalanır veya kaynaklanır. Flanşlar, farklı basınçlara, sıcaklıklara ve çevre koşullarına dayanacak şekilde çeşitli şekil ve boyutlarda mevcuttur. Flanşlar, bağlantıları standartlaştırarak sistemler arasında birlikte çalışabilirliği teşvik eder, böylece arıza süresini ve bakım maliyetlerini azaltır.

Flanşların Temel Parametreleri

Boyut: bağlı bileşenlerle eşleşmesi gereken nominal boru boyutunu (NPS) veya çapı ifade eder.

Basınç Değeri: Flanşın dayanabileceği maksimum basıncı gösterir ve genellikle ANSI/ASME (örn. Sınıf 150, Sınıf 300, Sınıf 600) gibi standartlara göre sınıflandırılır.

Malzemeler: Yaygın olarak kullanılan malzemeler arasında karbon çeliği, paslanmaz çelik, alaşımlı çelik ve korozyon direnci ve sağlamlığı nedeniyle seçilen pirinç veya bakır gibi demir dışı metaller bulunur.

Yüz tipleri: Bunlar, sızdırmazlık verimliliğini etkileyen düz yüzleri (FF), yükseltilmiş yüzleri (RF) ve halka bağlantılarını (RTJ) içerir.

Cıvata deliği düzeni: Hizalama ve sıkma için kritik olan cıvata deliklerinin sayısı ve çapı.

Standartlar: ANSI, ASME, DIN veya JIS gibi uluslararası standartlara uygunluk, uyumluluk ve güvenliği sağlar.

Detaylı Ürün Parametreleri Tablosu

Parametre	Tanım	Ortak Değerler
Nominal Boyut	Boru bağlantısının çapı	1/2" ila 24" (veya daha büyük)
Basınç Sınıfı	Maksimum basınç derecesi	Sınıf 150, 300, 600, 900, 1500, 2500
Malzeme Sınıfı	Kullanılan malzemenin türü	A105 (Karbon Çelik), SS304 (Paslanmaz Çelik), Alaşım 20
Yüz Tipi	Conta sızdırmazlığı için yüzey tasarımı	Yükseltilmiş Yüz (RF), Düz Yüz (FF), Halka Tipi Bağlantı (RTJ)
Cıvata Daire Çapı	Cıvata deliği dairesinin çapı	Boyuta ve sınıfa göre değişir (örneğin, 2" Sınıf 150 için 3,5")
Standartlar	Geçerli spesifikasyonlar	ANSI/ASME B16.5, DIN 2527, JIS B2220

Flanş Çeşitleri

Flanşlar tasarımlarına ve uygulamalarına göre kategorize edilir. İşte en yaygın türler:

Kaynak Boyunlu Flanş:Yüksek basınçlı sistemler için ideal olan, yüksek stresli uygulamalara yönelik uzun konik bir göbeğe sahiptir.
Kaydırmalı Flanş:Düşük basınçlı ortamlara uygun, boru üzerinde kaydırılarak ve kaynak yapılarak montajı kolaydır.
Kör Flanş:Bir boru sisteminin ucunu kapatmak için kullanılır, böylece gelecekte genişletme veya inceleme yapılabilir.
Soket Kaynaklı Flanş:Küçük çaplı borularda yaygın olarak kullanılan düzgün akış ve yüksek mukavemet sağlar.
Dişli Flanş:Borulara kaynaksız vidalanır, tehlikesiz veya düşük basınçlı sistemler için idealdir.
Bindirme Bağlantı Flanşı:Kolay hizalama için saplama ucuyla eşleşir; sık sık sökülmesi gereken sistemler için mükemmeldir.

View as

Erkek Dişli Flanş

Longan Erkek Dişli Flanş Çin üreticisi, standart boru hattı birleştirme yerine ekipman-arayüz bağlantısına odaklanıyor. Yaygın bir mühendislik arıza noktasını çözmek için tasarlanmıştır: flanşlı boru hattı sistemleri ile pompalar, vanalar ve basınçlı kaplar gibi içten dişli endüstriyel ekipmanlar arasındaki uyumsuzluk. Hassas işlenmiş erkek diş geçiş yapısı sağlayarak, özel kaynak adaptörlerine gerek kalmadan doğrudan entegrasyon sağlar.

Daha Fazlasını Görüntüle >> Talep Gönder >>

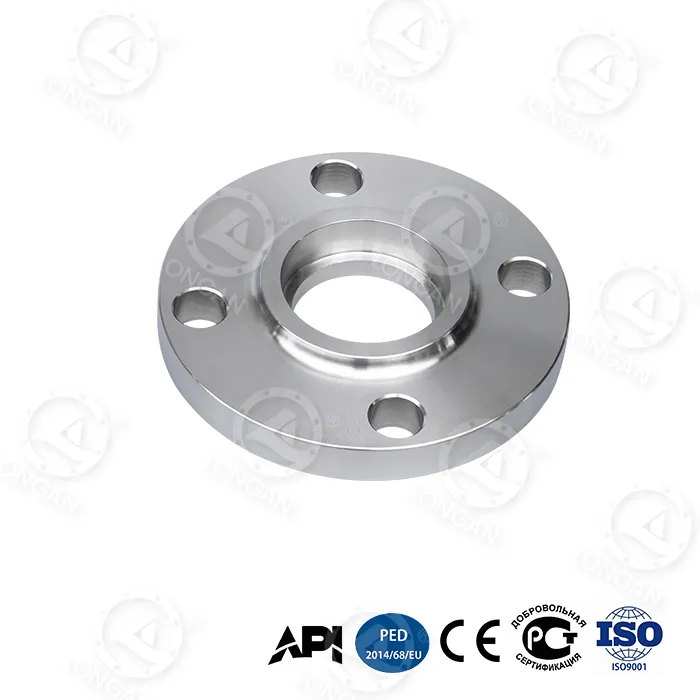

2 inç soket kaynaklı flanş sınıfı 150

2 inç soket kaynaklı flanş sınıfı 150'nin Çin üreticisi olan Longan, sıfır ısı hasarı, nano sızdırmazlık ve mikro gerilim montajıyla hassas şekilde tasarlanmış soket kaynak flanşları sunmaktadır. Dövmeden teste kadar fabrikada doğrudan kalite kontrolü, petrol ve gaz, enerji ve petrokimya sistemleri için yapısal bütünlüğü sağlar.

Daha Fazlasını Görüntüle >> Talep Gönder >>

flanş üzerinde düz kayma

Petrokimya boru hattı sistemi, özel boyut gereksinimlerini karşılamak için özelleştirme hizmetleriyle doğrudan Çin fabrikası Longan tarafından tedarik edilen, flanş üzerinde düz kaymalı konnektörü tercih etti. Yenilikçi çift kaynaklı yapı, kurulum zorluğunu azaltır ve yerleşik titanyum alaşımlı takviye halkası, 1.250 MPa'lık bir akma dayanımına ulaşır. API 6A PSL 3G sertifikası kalite güvenliğini garanti eder. Tek parça minimum sipariş, hızlı teslimat, küresel müşterilere hizmet.

Daha Fazlasını Görüntüle >> Talep Gönder >>

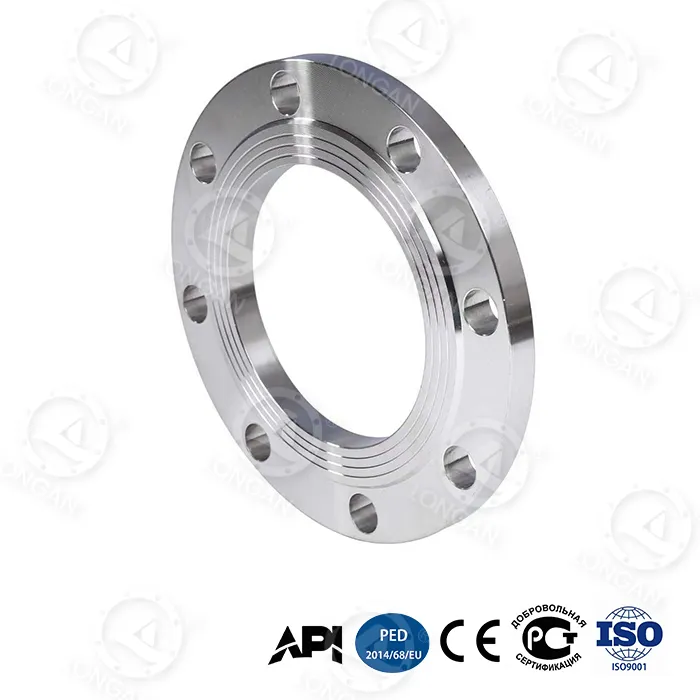

çelik yassı flanşlar

Mühendisler, Çinli üretici Longan'ın yüksek performanslı boru konnektörü çelik düz flanşlarına güveniyor. Fabrikadan doğrudan satışlar, tedarik maliyetlerini önemli ölçüde azaltır ve küçük partili özel deneme siparişlerini destekler. Ürün, biyonik petek yapısını benimseyerek DN300'de ulusal standarttan %280 daha yüksek olan 42MPa patlama basıncına ulaşır. Yetkili API 6A PSL 3G sertifikasını geçmiştir ve kaya gazı kırma pompaları ve derin deniz sondaj platformları gibi ultra yüksek basınç senaryoları için uygundur.

Daha Fazlasını Görüntüle >> Talep Gönder >>

sınıf 300 soket kaynaklı flanş

Güvenilir bir Çin üreticisi, fabrikası ve tedarikçisi olarak Longan, zorlu endüstriyel boru hatları için istikrarlı kalite ve hassas mühendislikle sınıf 300 soket kaynaklı flanş çözümleri sunmaktadır. Yüksek basınçlı ve aşındırıcı ortamlar için tasarlanan ürün, petrol ve gaz, LNG, enerji üretimi ve yarı iletken sistemlerde güvenilir sızdırmazlık performansı, titreşim direnci ve uzun vadeli operasyonel stabilite sunar.

Daha Fazlasını Görüntüle >> Talep Gönder >>

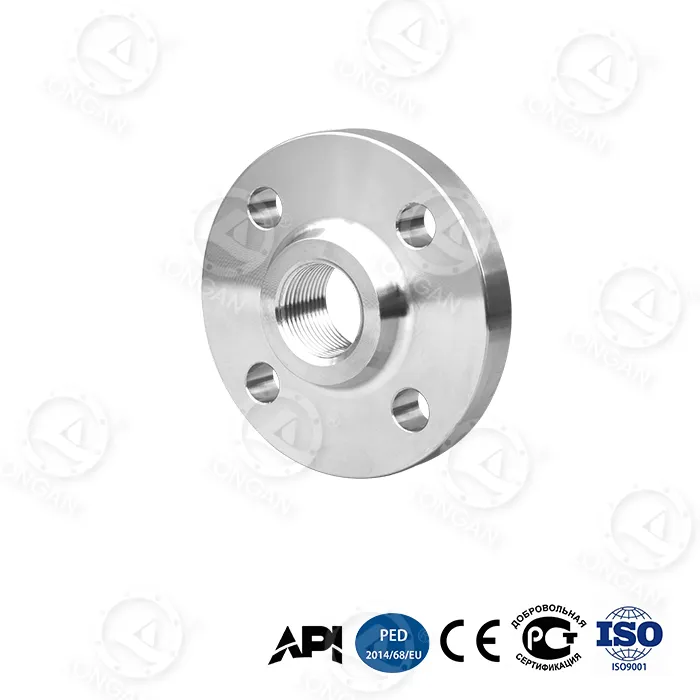

Dişi Dişli Flanş

Dişi Dişli Flanş Çin üreticisi, su boru hatları, basınçlı hava sistemleri, yangın koruma ağları ve hafif endüstriyel borular için kolay kurulumlu dişli flanş tedariki ve ihracatı sunmaktadır. Dıştan dişli çelik borularla doğrudan bağlantı için tasarlanan bu flanş, kaynak gerektirmeden yerinde hızlı montajı destekler ve bu da onu açık alevle çalışmanın kısıtlı olduğu tehlikeli alanlar için uygun hale getirir.

Daha Fazlasını Görüntüle >> Talep Gönder >>
