Flanş

Rolünü AnlamakFlanşEndüstriyel Uygulamalarda: Kapsamlı Bir Kılavuz

Boru sisteminin önemli bir parçası olan flanşlar, boruların, vanaların, pompaların ve diğer ekipmanların bağlanmasında hayati bir rol oynar. Ürünler petrol ve gaz, kimyasal veya su arıtma tesislerinde ve bu gibi yerlerde kullanılmaktadır.

nedirFlanş?

Flanşlar, boruları, bağlantı parçalarını veya makineleri bağlamak için kullanılan flanşlar veya çıkıntılardır. Flanşlar, kolay montaj, demontaj ve inceleme için güçlü bir bağlantı oluşturacak şekilde cıvatalanır veya kaynaklanır. Flanşlar, farklı basınçlara, sıcaklıklara ve çevre koşullarına dayanacak şekilde çeşitli şekil ve boyutlarda mevcuttur. Flanşlar, bağlantıları standartlaştırarak sistemler arasında birlikte çalışabilirliği teşvik eder, böylece arıza süresini ve bakım maliyetlerini azaltır.

Flanşların Temel Parametreleri

Boyut: bağlı bileşenlerle eşleşmesi gereken nominal boru boyutunu (NPS) veya çapı ifade eder.

Basınç Değeri: Flanşın dayanabileceği maksimum basıncı gösterir ve genellikle ANSI/ASME (örn. Sınıf 150, Sınıf 300, Sınıf 600) gibi standartlara göre sınıflandırılır.

Malzemeler: Yaygın olarak kullanılan malzemeler arasında karbon çeliği, paslanmaz çelik, alaşımlı çelik ve korozyon direnci ve sağlamlığı nedeniyle seçilen pirinç veya bakır gibi demir dışı metaller bulunur.

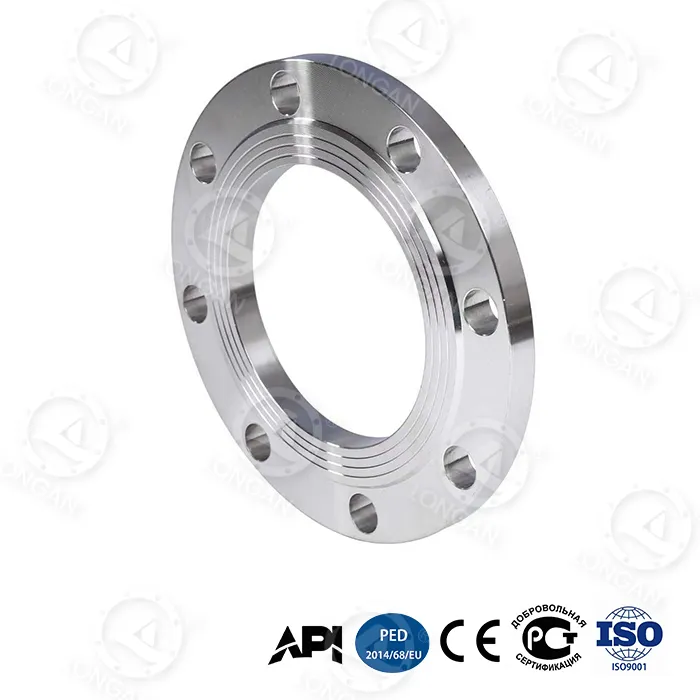

Yüz tipleri: Bunlar, sızdırmazlık verimliliğini etkileyen düz yüzleri (FF), yükseltilmiş yüzleri (RF) ve halka bağlantılarını (RTJ) içerir.

Cıvata deliği düzeni: Hizalama ve sıkma için kritik olan cıvata deliklerinin sayısı ve çapı.

Standartlar: ANSI, ASME, DIN veya JIS gibi uluslararası standartlara uygunluk, uyumluluk ve güvenliği sağlar.

Detaylı Ürün Parametreleri Tablosu

Parametre	Tanım	Ortak Değerler
Nominal Boyut	Boru bağlantısının çapı	1/2" ila 24" (veya daha büyük)
Basınç Sınıfı	Maksimum basınç derecesi	Sınıf 150, 300, 600, 900, 1500, 2500
Malzeme Sınıfı	Kullanılan malzemenin türü	A105 (Karbon Çelik), SS304 (Paslanmaz Çelik), Alaşım 20
Yüz Tipi	Conta sızdırmazlığı için yüzey tasarımı	Yükseltilmiş Yüz (RF), Düz Yüz (FF), Halka Tipi Bağlantı (RTJ)
Cıvata Daire Çapı	Cıvata deliği dairesinin çapı	Boyuta ve sınıfa göre değişir (örneğin, 2" Sınıf 150 için 3,5")
Standartlar	Geçerli spesifikasyonlar	ANSI/ASME B16.5, DIN 2527, JIS B2220

Flanş Çeşitleri

Flanşlar tasarımlarına ve uygulamalarına göre kategorize edilir. İşte en yaygın türler:

Kaynak Boyunlu Flanş:Yüksek basınçlı sistemler için ideal olan, yüksek stresli uygulamalara yönelik uzun konik bir göbeğe sahiptir.
Kaydırmalı Flanş:Düşük basınçlı ortamlara uygun, boru üzerinde kaydırılarak ve kaynak yapılarak montajı kolaydır.
Kör Flanş:Bir boru sisteminin ucunu kapatmak için kullanılır, böylece gelecekte genişletme veya inceleme yapılabilir.

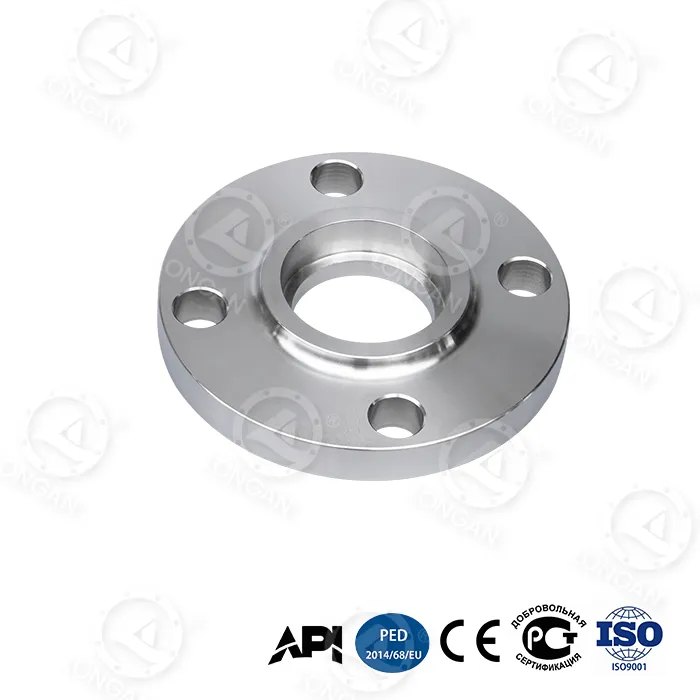

Soket Kaynaklı Flanş:Küçük çaplı borularda yaygın olarak kullanılan düzgün akış ve yüksek mukavemet sağlar.

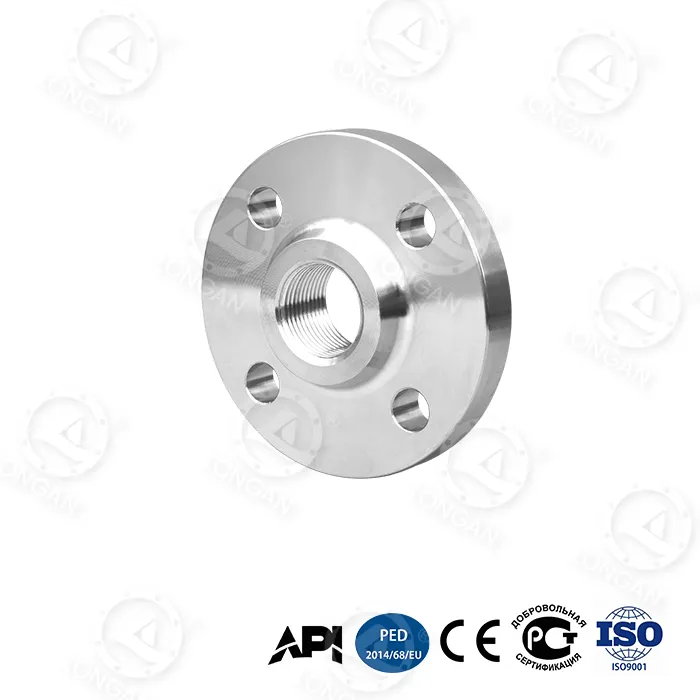

Dişli Flanş:Borulara kaynaksız vidalanır, tehlikesiz veya düşük basınçlı sistemler için idealdir.
Bindirme Bağlantı Flanşı:Kolay hizalama için saplama ucuyla eşleşir; sık sık sökülmesi gereken sistemler için mükemmeldir.

View as

Karbon Çelik Yüksek Basınç Flanşı

Karbon Çelik Yüksek Basınç Flanşının özü aşağıdaki gibidir: Yaşam döngüsü: 25 yıl + (korozyon oranı <0,1 mm/yıl, C3 sınıfı korozyon önleyici ortam), gerekli basınç sınırı, PN100'e (10MPa) kadar Maksimum patlama basıncı ≥85MPa olabilir (üçüncü taraf SGS gerçek ölçümü), sızdırmazlık sızıntısı oranı: <10⁻⁶ mbar·L/s (ISO 5208 A sınıfı standart) Sıcaklık uyarlanabilirliği: -29°C~425°C (düşük sıcaklık darbe dayanıklılığı ≥27J)

Daha Fazlasını Görüntüle >> Talep Gönder >>

Düz Kaynaklı Yükseltilmiş Yüz Flanşı

Düz Kaynaklı Yükseltilmiş Yüz Flanşları, petrol ve gaz taşımacılığında, farmasötik temiz sistemlerde ve elektrik santrali valf gruplarında yaygın olarak kullanılmaktadır. Longan tarafından üretilen flanşlar "1 flanş = 3 sertifika" itibarıyla tanınır. Malzeme izlenebilirliği, basınç bütünlüğü ve ürün dijital yönetimi bizim avantajlarımızdır. Bizimle iletişime geçmekten çekinmeyin!

Daha Fazlasını Görüntüle >> Talep Gönder >>

Karbon Çelik Levha Tipi Flanş

Longan tarafından üretilen Karbon Çelik Plaka Tipi Flanşlar, 48 saatlik tuz püskürtme testini ve %200 basınç artıklığı doğrulamasını geçmiştir. Kurulum maliyetlerini %40 oranında azaltabilecek SGS malzeme raporları ve sonlu elemanlar gerilim analizi sağlayabiliriz. Herkesin satın alma ihtiyaçlarını tam olarak karşılayabilir!

Daha Fazlasını Görüntüle >> Talep Gönder >>

Kaynak Flanşı

Özelleştirilmiş Kaynak Flanşları, sıradan flanşlara kıyasla +%40 basınç taşıma kapasitesine sahiptir ve Longan'ın ürünleri ASME ve ISO sertifikasyonunu geçmiştir ve kalitesi oldukça güvenilirdir! "DN600-DN3000 büyük kaynaklı flanşlar, ölçülen sızıntı oranı ≤%0,001, SGS malzeme raporu ve özelleştirilmiş kalınlık +%30 anti-deformasyon sağlanabilir, gelin ve ücretsiz pratik çözüm edinin"

Daha Fazlasını Görüntüle >> Talep Gönder >>

Büyük Çaplı Kaynak Flanşı

Longan tarafından üretilen Büyük Çaplı Kaynak Flanşları geniş bir uygulama yelpazesine ve birçok avantaja sahiptir: ilk olarak, sıradan flanşlardan 15 yıldan daha uzun bir süreye sahip olan korozyon önleme performansı ölçülür. İkincisi, süper boyutlu stabil işleme, basınç taşıma kapasitesini iki katına çıkarır | Sızıntı oranı ≤0,001%. Son olarak, kişiye özel ürün tasarımı konusunda oldukça fazla tecrübemiz var, gelin ve bizimle iletişime geçin!

Daha Fazlasını Görüntüle >> Talep Gönder >>

Standart Dışı Büyük Çaplı Kaynak Flanşı

Standart flanşlar projenizin benzersiz ihtiyaçlarını karşılayamadığında Longan'ın Standart Dışı Büyük Çaplı Kaynak Flanşları, mühendislik sınırlarını aşan ve zorlu çalışma koşulları için özelleştirilmiş yüksek mukavemetli bağlantıların temel bileşenleridir. Hizmetimiz yalnızca flanş üretmekle kalmıyor, aynı zamanda aşındırıcı, yüksek basınç, yüksek sıcaklık ve özel geometrik zorluklara yönelik özelleştirilmiş çözümler de sunuyor.

Daha Fazlasını Görüntüle >> Talep Gönder >>
