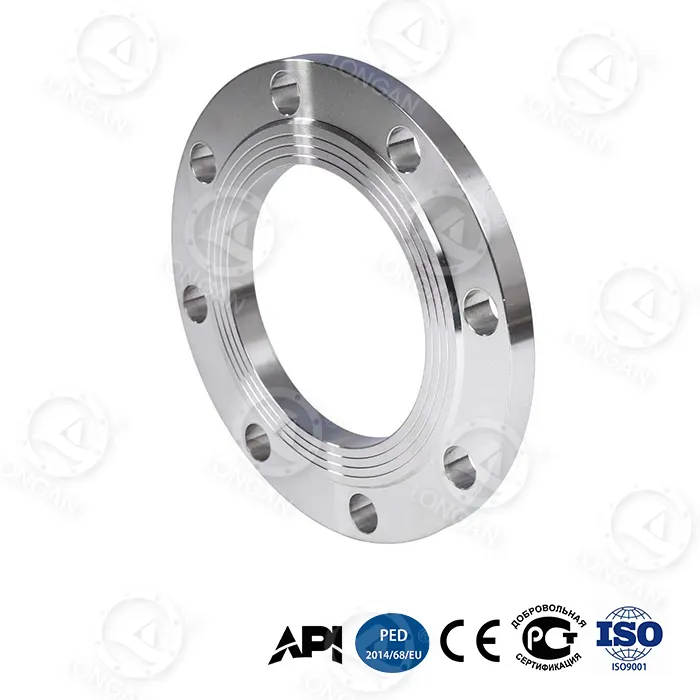

KOBİ b16.5 düz yüzeyli flanş

ASME B16.5 boyutlarına göre üretilen geleneksel flanşlar tipik olarak 15MPa'yı aşmayan bir patlama basıncına sahiptir. Longan'ın sme b16.5 düz yüzlü flanşı, standart Sınıf 150-2500 montaj arayüzlerini ve tam yüzlü sızdırmazlık yüzeyini korurken, dahili yapısal optimizasyon sayesinde daha yüksek basınç dayanımı elde eder: biyonik petek ızgara (bükülme sertliği %65 arttı), gradyan söndürülmüş yüksek karbonlu çelik (-70°C'de darbe enerjisi 89J) ve boyuna gömülü titanyum alaşımlı takviye halkası (verim 1.250MPa). Ölçülen DN300 patlama basıncı 42MPa'ya ulaşır. Tüm ürünler Longan'ın kendi fabrikasında tam proses kalite kontrolü altındadır ve API 6A PSL 3G sertifikasına sahiptir.

Ürün Tipi ve Uygulaması

sme b16.5 düz yüzlü flanş, ASME B16.5 standardına göre üretilmiş tam yüzlü (FF) sızdırmazlık yüzeyi flanşıdır. Tam temaslı conta bağlantıları gerektiren boru sistemlerinde kullanılır ve düşük basınçlı büyük çaplı boru hatları, dökme demir flanş bağlantıları ve düzgün conta gerilimi dağılımı gerektiren uygulamalar için uygundur. Dahili takviye yapıları sayesinde bu ürün, mevcut boru hatlarındaki geleneksel flanşlarla değiştirilebilirlik için standart arayüz boyutlarını korurken, ultra yüksek basınç senaryolarında da (kaya gazı kırma pompası çıkışları ve derin deniz sondaj kuyu başı ekipmanı gibi) kullanılabilir.

Temel Satış Noktaları

1. Standart arayüz, daha yüksek basınç yatağı:ASME B16.5 montaj boyutlarına uygundur, ölçülen DN300 patlama basıncı 42MPa olup, geleneksel standart flanşlardan (≤15MPa) daha yüksektir.
2. Bükülme mukavemetinde %65 artış:Biyonik petek yapısı, titreşimli veya temel oturma ortamlarına uygun olarak flanş sertliğini artırır.
3. Görsel aşınma göstergesi ve ön yük tutma:Sızdırmazlık yüzeyi, kalınlık 0,1 mm'den az olduğunda renk değiştiren bir nano-zirkonya gösterge katmanı ile gömülüdür. Çift konik cıvata deliği tasarımı, 35MPa basınç dalgalanması altında ön yük zayıflamasını ≤%5 (geleneksel yapı ≥%20) ile sınırlar.
4. Aşırı çevre performansı:-70°C darbe enerjisi 89J; 5.000 m derin deniz eşdeğeri korozyon oranı 0,03 mm/yıl; 120 m/s kum ve toz aşınmasından sonra sızdırmazlık yüzeyi hasar derinliği ≤8μm.
5. Tam yaşam döngüsü maliyeti:30 yıllık toplam maliyet 6.200 ABD Doları (geleneksel 18.500 ABD Doları); yıllık bakım sıklığı 0,7 kat (geleneksel 3,2 kat); tek değiştirme süresi 2,5 saattir (geleneksel 8 saat).

Teknik Özellikler

Öğe	Parametre
Standart temel	ASME B16.5 (boyutlar, toleranslar, basınç-sıcaklık değerleri)
Sızdırmazlık yüzü tipi	Tam yüz (FF)
Basınç sınıfı	Sınıf 150, 300, 400, 600, 900, 1500, 2500
Boyut aralığı	NPS 1/2" ila 24"
Malzeme	Gradyan söndürülmüş yüksek karbonlu çelik (özelleştirilebilir paslanmaz çelik)
İç takviye	Titanyum alaşımlı takviye halkası (verim 1.250MPa), radyal kaburgalar (gerilme konsantrasyonu %48 oranında azaltıldı)
DN300 patlama basıncı	42MPa (geleneksel ≤15MPa)
Döngüsel yorulma ömrü	20.000 döngü @35MPa (geleneksel 5.000 döngü @25MPa)
Eksenel deformasyon @35MPa	0,6 mm (geleneksel 1,8 mm)
Sızdırmazlık sızıntısı oranı (15° yanlış hizalama)	≤10⁻⁵ mbar·L/s (geleneksel >10⁻³)
Düşük sıcaklık etkisi (-70°C)	89J (ulusal standart ≥34J)
Derin deniz korozyonu (5.000m)	0,03 mm/yıl (30 yıla eşdeğer)
Kum ve toz aşınması (120m/s)	Sızdırmazlık yüzeyi hasar derinliği ≤8μm (10.000 saat)
Yardımcı özellikler	Nano-zirkonya aşınma gösterge katmanı, çift konik cıvata delikleri

Sertifikasyon ve Kalite Güvencesi

● API 6A PSL 3G:Pnömatik test (nominal basıncın 1,5 katı) ve daha sıkı tahribatsız test ve malzeme izlenebilirliği gerektiren, gaz ortamlı ultra yüksek basınç senaryolarına uygulanabilir.
● Fabrika kalite kontrolü:Longan'ın şirket içi fabrikası, hammadde giriş denetiminden (spektral analiz, mekanik örnekleme) bitmiş ürün çıkışına (%100 boyut denetimi, %10 manyetik parçacık testi, toplu patlama basıncı örneklemesi) kadar tam süreç kalite yönetimi uygular.
● İzlenebilirlik:Her flanş, izlenebilir malzeme sertifikaları, ısıl işlem eğrisi kayıtları, boyutsal inceleme raporları ve hidrostatik/pnömatik test raporlarıyla birlikte seri numarasıyla çevrimiçi olarak sunulur.

Farklılaşmanın Öne Çıkan Noktaları

Piyasadaki diğer ASME B16.5 tam yüzlü flanşlarla karşılaştırıldığında Longan'ın sme b16.5 düz yüzlü flanşı aşağıdaki özelliklere sahiptir:

●Flanş kalınlığını artırmadan veya cıvata deliği düzenini değiştirmeden standart boyutlarda daha yüksek patlama basıncına (42MPa) ulaşır.
●Titanyum alaşımlı boyun takviye halkası ve kademeli söndürme işlemini entegre ederek yük kapasitesini ve düşük sıcaklıktaki dayanıklılığı dengeler.
●Sızdırmazlık durumunun görsel kontrolü için aşınma gösterge katmanı ile gömülü sızdırmazlık yüzeyi.
●15° yanlış hizalama koşulları altında sızdırmazlık sızıntısı oranını ≤10⁻⁵ mbar·L/s korur.

Özelleştirme ve Süreç

Özelleştirme seçenekleri:

●Standart dışı boyutlar ve özel basınç değerleri (çizimler veya teknik gereksinimler gereklidir)
●Farklı malzemeler: 304/316L paslanmaz çelik, dubleks paslanmaz çelik vb.
●Özel etiketleme: lazer markalama, özel paketleme

Temel süreç akışı:

1.Dövme: Tsingshan Holding Group'un yüksek kaliteli hammaddelerini kullanarak hassas kalıpta dövme.
2.Gradyan söndürme: yüksek sertlikte yüzey ve yüksek toklukta çekirdek oluşturmak için kontrollü soğutma.
3.Petek yapı işleme: İç altıgen ızgaraların CNC ile işlenmesi.
4.Titanyum halka presli bağlantı: halka ile taban malzemesi arasında göreceli hareket olmamasını sağlamak için sıkı geçme.
5.Sızdırmazlık yüzeyi bitirme: CNC tornalama, yüzey pürüzlülüğü Ra ≤3,2μm.
6.Tam denetim ve test: boyutsal, manyetik parçacık, hidrostatik/pnömatik, patlamalı örnekleme.

Numune ve Test Desteği

● Ücretsiz örnekler:Uluslararası alıcılar, kurulum testi ve performans doğrulaması için bir ücretsiz numune (numune ücreti iade edilir, navlun alıcıya aittir) için başvurabilirler.
● Yerinde tanıklı test:Fabrika, 3000 tonluk basınç test makinesi, döngüsel yorulma test tezgahı, -80°C düşük sıcaklık darbe test cihazı ve derin deniz korozyon simülasyon odasıyla donatılmıştır. Müşteriler sahada patlama, yorulma veya aşırı ortam testlerine tanık olabilirler.
● Üçüncü taraf testleri:Kimyasal bileşim, mekanik özellikler, tahribatsız muayene ve basınç testi için SGS, BV, TÜV devreye alınabilir; Raporlar ürünle birlikte teslim edilir.
● Garanti süresi:18 ay (sevkiyat tarihinden itibaren), üretim hataları için ücretsiz değiştirme.

Performans Karşılaştırması: Standart Gereksinimler ile Ölçülen Longan Gereksinimleri

Öğe	ASME B16.5 standart gereksinimleri / geleneksel flanş	Longan sme b16.5 düz yüzlü flanş	Karşılaştırmak
DN300 patlama basıncı	≤15MPa	42 MPa	Gelenekselden daha yüksek
Döngüsel yorulma ömrü	5.000 döngü @25MPa	20.000 döngü @35MPa	Daha uzun ömür
Eksenel deformasyon @35MPa	1,8 mm	0,6 mm	Daha az deformasyon
15° yanlış hizalama sızıntı oranı	>10⁻³ mbar·L/s	≤10⁻⁵ mbar·L/s	Daha düşük sızıntı
-70°C darbe enerjisi	≥34J (ulusal standart)	89J	Daha yüksek tokluk
30 yıllık derin deniz korozyon oranı	yaklaşık. 0,5 mm/yıl (karbon çeliği)	0,03 mm/yıl	Daha yavaş korozyon

Kurulum Önlemleri

Sme b16.5 düz yüzlü flanş, tam yüzlü sızdırmazlık yüzeyi tasarımına sahiptir. Sızdırmazlık performansını sağlamak için doğru kurulum kritik öneme sahiptir. Lütfen aşağıdaki noktalara dikkat edin:

1. Conta seçimi:Flanş sızdırmazlık yüzeyinin tamamını kaplayan ve cıvata delikleri bulunan tam yüzeyli bir conta kullanılmalıdır. Yükseltilmiş yüzey contalarını veya standart RF contalarını kullanmayın.
2. Flanş eşleştirme:Tam yüzlü flanşlar, yükseltilmiş yüzlü flanşlara doğrudan cıvatalanmamalıdır. Boru hattında yükseltilmiş yüzeyli flanşlar varsa, bunların tam yüzlü flanşlar veya adaptörlerle değiştirilmesi gerekir.
3. Cıvata sıkma:Çift konik cıvata deliği tasarımıyla, üç adımlı çapraz desenli tekdüze ön yükleme için hidrolik tork anahtarı önerilir. Hedef ön yükü, basınç değeri ve cıvata spesifikasyonlarına göre hesaplanır; ASME PCC-1 standardına bakın veya Longan teknik ekibine danışın.
4. Ön yükleme sırası:Tüm cıvataları hedef torkun %30'una, ardından %70'ine ve son olarak %100'üne kadar önceden sıkın. 24 saatlik çalışmadan sonra tekrar sıkın.
5. Sızdırmazlık yüz koruması:Kurulumdan önce sızdırmazlık yüzeyini çizik veya yabancı madde açısından inceleyin. Nano-zirkonya aşınma göstergesi katmanı ince bir gömülü katmandır; Montaj sırasında metal kazıyıcılarla temizlemeyin.
6. Cıvata deliği hizalaması:Çift konik delik tasarımı kendi kendine hizalamaya yardımcı olur, ancak kurulumdan önce her iki flanşın cıvata deliklerinin 1 mm sapma dahilinde hizalandığını doğrulayın.
7. Boru hizalaması:Tam yüzlü flanşların yanlış hizalamaya karşı bir miktar toleransı olmasına rağmen, sızdırmazlık ömrünü sağlamak için boru hizalama hatasının 2 mm/m dahilinde kontrol edilmesi önerilir.

SSS

S: Geleneksel ASME B16.5 flanşından farkı nedir?
C: Her ikisi de aynı boyutlara ve arayüzlere sahiptir ve doğrudan değiştirilebilir. Longan'ın ürünü, petek yapısı, gradyan söndürme ve dahili olarak titanyum alaşımlı halka ekleyerek standart gereksinimden (≤15MPa) daha yüksek bir ölçülen patlama basıncına (42MPa) ulaşır.

S: Hangi basınç değerlerine uygundur?
C: Dış boyutlar, Sınıf 150 ila Sınıf 2500 montaj boyutlarına uygundur ve ölçülen patlama basıncı, ilgili değerlere ilişkin standart gerekliliklerden daha yüksektir. Standart flanşlara göre daha yüksek güvenlik marjı gerektiren kaya gazı ve derin deniz projeleri için uygundur.

S: Kurulum sırasında nelere dikkat edilmelidir?
C: Tam yüzlü conta kullanılmalı ve yükseltilmiş yüzlü flanşa doğrudan cıvatalanmamalıdır. Çift konik cıvata deliklerinin tork anahtarı ile üç adımda çapraz şekilde kullanılması ve 24 saatlik çalışmadan sonra tekrar sıkılması tavsiye edilir. Ayrıntılı adımlar için yukarıdaki "Kurulum Önlemleri" bölümüne bakın.

S: Basınç performansı nasıl doğrulanabilir?
C: Longan, müşterilerini fabrikada patlama veya döngüsel yorulma testlerine tanık olmaya davet ediyor. Her partinin test kayıtları saklanır ve seri numarasına göre sorgulanabilir. SGS, BV vb. tarafından üçüncü taraf testleri de düzenlenebilir.

Özet:Longan'ın sme b16.5 düz yüzlü flanşı, ASME B16.5 uluslararası standart boyut sistemini takip eder ve biyonik petek yapısını, gradyan söndürme işlemini ve yerleşik titanyum alaşımlı takviye halkasını benimser. Ölçülen DN300 patlama basıncı 42MPa, -70°C darbe 89J, 30 yıllık derin deniz korozyon oranı 0,03 mm/yıl. Kaya gazı çıkarımı, derin deniz sondajı ve ultra yüksek basınçlı boru hattı sistemleri için uygun, API 6A PSL 3G sertifikasını geçti. Ücretsiz numune ve teknik tavsiye almak için gereksinimlerinizi gönderin.
