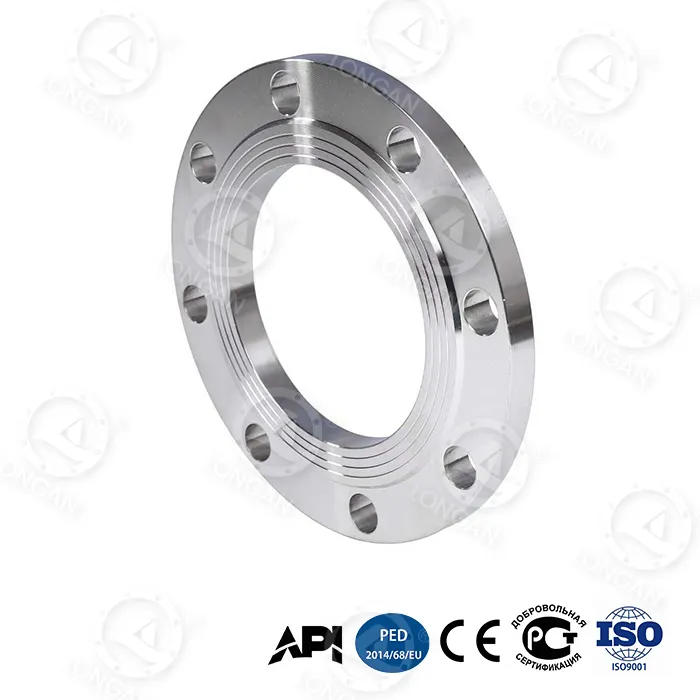

düz yükseltilmiş yüz flanşı

Boru hattı yenilemelerinde veya karışık flanş sistemlerinde conta uyumsuzlukları konusunda endişelenmeyi bırakın. Longan'ın düz yükseltilmiş yüzey flanşı, tam yüzeyli bir dış halkayı hafifçe yükseltilmiş orta sızdırmazlık bölgesiyle birleştirir; böylece borularınızı değiştirmeden FF veya RF contalarını kullanabilirsiniz. Longan'ın kendi Wenzhou tesisinde sıkı kalite kontrolü altında üretilen bu flanş, DN300'de (ulusal standardın %280 üzerinde) 42 MPa patlama basıncına ve geleneksel flanşlara göre %65 daha yüksek bükülme direncine ulaşmak için gradyanla söndürülmüş yüksek karbonlu çelik ve biyonik petek çekirdek kullanıyor. API 6A PSL 3G sertifikalı.

Ürünün Öne Çıkan Noktaları

● Hibrit sızdırmazlık yüzeyi tasarımı:Bu, düz yükseltilmiş yüzey flanşının en belirgin özelliğidir. Sızdırmazlık yüzünün orta alanı hafifçe yükseltilmiştir (RF'ye benzer), ancak dış alan cıvata deliklerine kadar uzanır (FF'ye benzer). Faydaları şunları içerir:1.Daha hızlı kurulum için otomatik conta merkezleme;2.Geleneksel RF'nin kenar aşırı yüklenmesini önleyen daha düzgün sızdırmazlık temas gerilimi dağılımı;3.Hem tam yüzeyli contalarla hem de yükseltilmiş yüzeyli contalarla uyumlu olup yerinde değiştirmede esneklik sağlar.

● Bükülme mukavemetinde %65 artış:Biyonik petek yapısı flanşı daha hafif ve daha sert hale getirerek özellikle boru hattının bükülme momentlerine dayanmaya uygundur.

● Ultra yüksek basınç yatağı:42MPa'lık DN300 patlama basıncı, geleneksel flanşların (≤15MPa) 2,8 katıdır. 35MPa'da 20.000 döngülük döngüsel yorulma ömrü endüstri standartlarını çok aşıyor.

● Aşırı çevre toleransı:-70°C 89J darbe enerjisi, 5.000 m derin deniz korozyon hızı 0,03 mm/yıl, 120 m/s kum ve toz aşınması ≤8μm.

● Akıllı güvenlik:Nano-zirkonya aşınma gösterge katmanı (kalınlık <0,1 mm olduğunda renk değişimi uyarısı) + çift konik cıvata deliği (ön yük zayıflaması ≤%5).

Ürün Süreçleri

● Sızdırmazlık yüzeyinin işlenmesi:ASME B16.5 standart RF boyutlarını (Sınıf 150~1500 için 1,6 mm ila 6,4 mm) takip eden yükseltilmiş yükseklik ile CNC hassas tornalama kullanılır, ancak yükseltilmiş kök flanş yüzünün tamamına sorunsuz bir şekilde geçiş yapar. Ra ≤3,2μm yüzey pürüzlülüğü contanın iyi temasını sağlar.

● Gradyan söndürme:Yüksek karbonlu çelik, yüzey sertliği 45-50 HRC ve çekirdek sertliği ≥30J (-70°C'de) olan kademeli bir yapı oluşturmak için kontrollü soğutmaya tabi tutulur.

● Petek yapısı:Flanş gövdesinin içindeki, sonlu elemanlar analiziyle optimize edilen biyonik altıgen ızgara, aynı ağırlıkta %65 daha yüksek sertlik sağlar.

● Titanyum alaşımlı takviye halkası:Bir Ti-6Al-4V halkası (akma mukavemeti 1.250MPa), sıkı geçmeli olarak boyuna gömülü olup, yüksek basınç altında boynun genişlemesini önler.

● Kalite kontrolü:%100 boyutsal inceleme, %10 manyetik parçacık testi, parti başına rastgele patlama testi. İzlenebilir malzeme sertifikaları ve ısıl işlem eğrileri sağlanır.

Kullanım Senaryoları

Düz yükseltilmiş yüzey flanşının hibrit sızdırmazlık yüzeyi tasarımı, onu özellikle aşağıdaki senaryolar için uygun hale getirir:

Senaryo	Geleneksel flanşlarla ağrı noktası	Bu ürünle çözüm
Eski boru hattının güçlendirilmesi	Orijinal sistem FF ve RF flanşlarını karıştırabilir, contalar birbiriyle değiştirilemez	Hibrit sızdırmazlık yüzeyi her iki conta tipiyle de uyumludur, boru hattında değişiklik yapılmasına gerek yoktur
Yüksek basınçlı gaz ortamı	RF flanş contaları basınç titreşimi altında dışarı çıkabilir	Dıştaki düz alan ek destek sağlayarak contanın kaymasını önler
Büyük çaplı alçak basınçlı boru hatları	FF flanşları tam boyutlu contalar gerektirir, yüksek maliyetlidir	Yükseltilmiş kısım standart RF contalarının kullanılmasına olanak tanıyarak yedek parça stoğunu azaltır
Derin deniz/kutup ortamları	Termal döngüden sonra tek sızdırmazlık yüzü sızıntısı	Çift bölgeli sızdırmazlık (yükseltilmiş + düz), yedekli sızdırmazlık yolları sağlar

Özel uygulama alanları şunları içerir:

● Kaya gazı kırma pompası çıkış boru hatları(35-70MPa titreşimli basınç)
● Derin deniz sondaj platformu kuyu başı bağlantıları(5.000m su derinliği)
● LNG alım terminalleri(-70°C düşük sıcaklık)
● Açık denizdeki Noel ağacı asidik ortam boru hatları(H₂S/CO₂)

Satış Sonrası Hizmet

● Ücretsiz örnekler:Uluslararası alıcılar, kurulum testi ve sızdırmazlık doğrulaması için bir ücretsiz numune (numune ücreti iade edilir, navlun tahsil edilir) için başvurabilirler.

● Kurulum kılavuzu:Farklı conta malzemeleri (grafit, spiral sarımlı, PTFE) için tork değerlerini içeren Çince/İngilizce kurulum kılavuzları sağlanmaktadır. Uzaktan video rehberliği mevcuttur.

● Teknik danışmanlık:Mühendislik ekibi seçim ve conta eşleştirme sorularına 4 saat içinde yanıt verir.

● Kalite izlenebilirliği:Her flanşın benzersiz bir kimliği vardır ve test raporları resmi web sitesinden kontrol edilebilir.

● Garanti:18 ay, üretim hataları için ücretsiz değiştirme.

● Üçüncü taraf testleri:Talep üzerine SGS/BV yerinde tanıklı basınç testi düzenlenebilir.

Neden Longan'ı Seçmelisiniz?

1. Benzersiz sızdırmazlık yüzeyi tasarımı:Piyasadaki çoğu flanş saf FF veya saf RF'dir. Düz yükseltilmiş yüzey flanşımız, conta tipini değiştirmeden hem FF'nin gerilim tekdüzeliğini hem de RF'nin sızdırmazlık güvenilirliğini elde etmenizi sağlar. Orijinal boru hattının FF veya RF olabileceği yenileme projeleri için özellikle uygundur; bu ürün her ikisiyle de uyumludur.

2. Tam yaşam döngüsü maliyet avantajı:30 yıllık toplam maliyet yalnızca 6.200 $ olup, 18.500 $ olan geleneksel flanşlara kıyasla %66 tasarruf sağlar. Tek değiştirme süresi 2,5 saattir (geleneksel 8 saat), yıllık bakım sıklığı 0,7 kattır (geleneksel 3,2 kat).

3. Sertifikasyonun tamamlanması:API 6A PSL 3G, H₂S ve CO₂ gaz ortamlarıyla ultra yüksek basınç senaryolarına uygundur.

4. Doğrulanabilir gerçek veriler:Müşterinin şahit olduğu yerinde test için tüm performans göstergeleri mevcuttur. Ücretsiz örnekler verilmektedir.

5. Hızlı yanıt:Standart ürünler 3 gün içinde, özel ürünler 15-30 gün içinde kargoya verilir.

Özet: Longan'ın düz yükseltilmiş yüzey flanşı, hibrit sızdırmazlık yüzeyi tasarımıyla, geleneksel flanşların conta uyumluluğu, gerilim dağıtımı ve yüksek basınçlı sızdırmazlık konularındaki sorunlu noktalarını çözer. Biyonik petek yapısı, gradyan söndürme ve titanyum alaşımlı takviye halkası ile birleştiğinde bükülme mukavemeti, patlama basıncı ve yorulma ömrü büyük ölçüde iyileştirilmiştir. API 6A PSL 3G sertifikası ve 30 yıllık tam yaşam döngüsü maliyetinde %66 azalma, onu kaya gazı, derin deniz mühendisliği ve karmaşık boru hattı sistemleri için ideal bir seçim haline getiriyor. Ücretsiz numuneler ve profesyonel sızdırmazlık çözümleri almak için gereksinimlerinizi gönderin.

SSS

S: Düz yükseltilmiş yüzey flanşı mevcut RF flanşının yerini alabilir mi?
C: Evet. Basınç değeri ve boyut eşleştiği sürece doğrudan RF flanşının yerini alabilir ve orijinal RF contası kullanılmaya devam edilebilir. Karşı flanş FF ise tam yüzeyli conta gerekir ancak bu ürünün düz alanı tam uyumlu olacak kadar büyüktür.

S: Bu hibrit sızdırmazlık yüzeyi özel contalar gerektiriyor mu?
C: Hayır. Standart ASME B16.21 RF contalarını (örneğin, iç halkalı spiral sarımlı) veya FF contalarını (tam yüzeyli grafit contalar) kullanmaya devam edebilirsiniz. Testlerimiz, bu flanştaki her iki conta tipinin sızdırmazlık performansının, geleneksel tek sızdırmazlık yüzeylerinden daha üstün olduğunu göstermektedir.

S: Cıvatalar 35MPa titreşimli basınç altında gevşeyecek mi?
A: Bu ürün çift konik cıvata delikleri kullanır. 35MPa dalgalanma altında, ön yük zayıflaması ≤%5 iken geleneksel yuvarlak deliklerde zayıflama ≥%20'dir. Üç kademeli çapraz düzende hidrolik tork anahtarı kullanılması tavsiye edilir. Tork hesaplama tablosu sağlayabiliriz.

S: Paslanmaz çelik gibi farklı malzemeler sağlanabilir mi?
C: Evet. Bu ürünün standart malzemesi kademeli olarak söndürülmüş yüksek karbonlu çeliktir, ancak talep üzerine 316L, dubleks paslanmaz çelik vb. de temin edilebilir. Aynı petek yapısı ve titanyum alaşımlı takviye halkası paslanmaz çelik için de geçerlidir.

S: Talep ettiğiniz 42MPa patlama basıncını nasıl doğrulayabiliriz?
C: Müşterilerimizi fabrikamızda patlama testlerine tanık olmaya davet ediyoruz. Düzenli stok ürünlerden her üç ayda bir rastgele numune alınır ve test raporları web sitemizde saklanır. Ayrıca numuneniz üzerinde ayrı bir test yapılmasını da talep edebilirsiniz; Maliyet tarafımızdan karşılanır (numunenin iade edilmesi gerekir).
