Bir petrokimya tesisinde cıvatalı düz flanş bağlantısının, 100 bar'ı aşan basınçlarda ve 400°C'yi aşan sıcaklıklarda proses sıvısı içermesi gerekir. Sızdırmazlık tek bir bileşen tarafından değil, bir sistem tarafından oluşturulur: flanş yüzleri, conta ve cıvatalar. Cıvatalar sıkıldığında contayı flanş yüzleri arasında sıkıştıran bir sıkma kuvveti oluştururlar. Conta ise flanş yüzeylerindeki mikroskobik düzensizlikleri deforme edip doldurarak sızıntıyı önleyen bir bariyer oluşturur. Bu yeterince basit görünüyor. Ancak flanş sızıntıları endüstriyel kazaların ve üretim kayıplarının en yaygın nedenlerinden biridir. Bunun nedeni, güvenilir bir sızdırmazlık elde etmenin, cıvata yükü, conta sıkıştırması ve flanş sertliği arasında hassas bir denge gerektirmesidir; bu denge, yanlış kurulum, yanlış cıvata torku veya zayıf flanş yüzeyi kalitesi nedeniyle kolaylıkla bozulabilir.
Nasıl bir sorudüz flanşCıvatalarla güvenilir bir sızdırmazlık sağlamak bu nedenle yalnızca cıvataları sıkılana kadar sıkmaktan ibaret değildir. Bu bir mühendislik meselesidir. Cıvata yükü, contayı sızdırmaz hale getirecek kadar sıkıştırmak için yeterli olmalı, ancak contayı ezecek veya cıvataları akıtacak kadar yüksek olmamalıdır. Flanş yüzleri contanın uyum sağlamasına imkan verecek kadar düz ve pürüzsüz olmalı, ancak contanın kavrayamayacağı kadar pürüzsüz olmamalıdır. Eşit yük dağılımı sağlamak için cıvataların belirli bir sırayla sıkılması gerekir. Ve tüm düzeneğin, sızdırmazlık kuvvetini kaybetmeden çalışma basıncına, sıcaklığa ve termal döngüye dayanacak şekilde tasarlanması gerekir. Bu makale, bu faktörlerin her birini teknik ayrıntılarıyla inceleyerek mühendisler, bakım uzmanları ve satın alma uzmanları için cıvatalı düz flanş sızdırmazlığının kapsamlı bir şekilde anlaşılmasını sağlayacaktır. Şu tarihte:Wenzhou Longan Flanş Co, LtdFabrikamız yirmi yılı aşkın bir süredir düz flanşlar üretmektedir ve sızdırmazlık güvenilirliğini belirleyen faktörler hakkında derinlemesine bir anlayış geliştirdik.

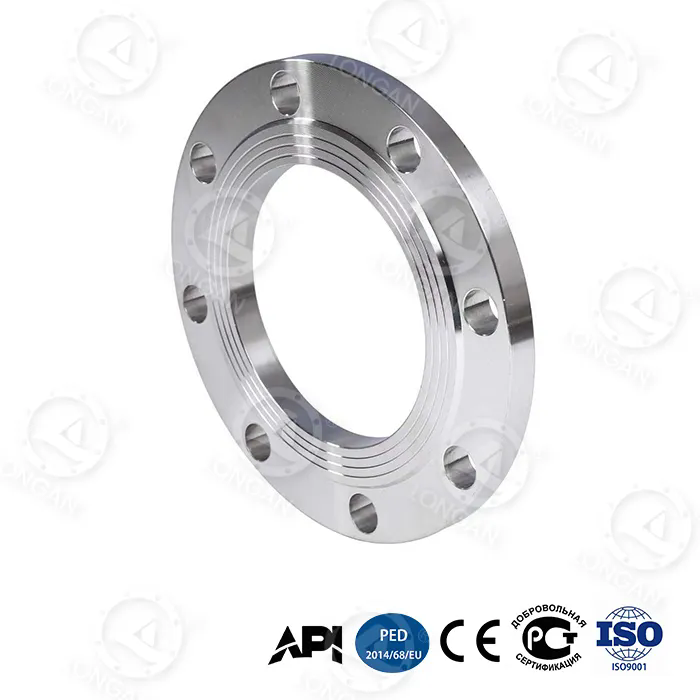

Düz bir flanşın güvenilir sızdırmazlığı nasıl sağladığını anlamak için öncelikle cıvatalı bağlantının mekaniğini anlamamız gerekir. Bir cıvata sıkıldığında elastik olarak gerilir. Cıvata bir yay gibi hareket eder ve cıvatadaki gerilim, iki flanş yüzünü birbirine çeken bir kenetleme kuvveti oluşturur. Bu sıkma kuvveti flanş yüzleri aracılığıyla contaya iletilir. Flanşa göre daha yumuşak bir malzemeden yapılan conta sıkıştırılır. Sıkıştırıldıkça mikroskobik vadilere akar ve flanş yüzeyindeki çizikler, basınçlı sıvının kolayca nüfuz edemeyeceği dolambaçlı bir yol oluşturur. Conta bu düzensizlikleri dolduracak kadar sıkıştırıldığında ve conta üzerindeki kalan sıkıştırma gerilimi sıvının iç basıncından daha büyük olduğunda sızdırmazlık sağlanır.
Temel prensip, contanın bağlantının hizmet ömrü boyunca sıkıştırma durumunda tutulması gerektiğidir. Sıkıştırma gerilimi kritik bir seviyenin altına düşerse conta sızıntı yapar. Sıkıştırma gerilimi çeşitli nedenlerden dolayı düşebilir. Conta, özellikle yüksek sıcaklıklarda zamanla gevşeyebilir (sürünebilir). Cıvatalar gevşeme veya titreşim nedeniyle gerginlik kaybedebilir. Flanş yüzleri termal genleşme veya bükülme nedeniyle ayrılabilir. Düz flanş tasarımı tüm bu faktörleri hesaba katmalıdır. Daha kalın, daha sert bir flanş bükülmeye karşı direnç gösterecek ve conta üzerinde daha düzgün bir sıkıştırma gerilimi sağlayacaktır. Daha fazla sayıda küçük cıvata, daha az sayıda daha büyük cıvatalara göre daha düzgün bir sıkma kuvveti sağlayacaktır. Conta malzemesinin de gevşemeye ve kimyasal etkilere karşı dayanıklı olacak şekilde seçilmesi gerekir.
Aşağıdaki tablo, cıvatalı düz flanş contasının güvenilirliğini belirleyen temel kuvvetleri ve faktörleri özetlemektedir.
| Faktör | Tanım | Sızdırmazlık Üzerindeki Etki |
| Cıvata Gerginliği | Sıkıldığında cıvatanın elastik esnemesi | Contayı sıkıştıran sıkma kuvvetini sağlar |
| Conta Sıkıştırması | Cıvata yükü altında contanın deformasyonu | Yüzey düzensizliklerini doldurur ve sızdırmazlık sağlar |
| Flanş Sertliği | Flanşın cıvata yükü altında bükülmeye karşı direnci | Yüzey boyunca eşit conta sıkıştırması sağlar |
| Conta Gevşetme | Zamanla sıkıştırma stresinin kaybı | Sızdırmazlık kuvvetini azaltır; en aza indirilmelidir |
| Termal Etkiler | Cıvataların, flanşların ve contaların farklı genleşmesi | Cıvata yükünü artırabilir veya azaltabilir |
| İç Basınç | Proses akışkanının uyguladığı kuvvet | Flanşları ayırma eğilimindedir; cıvata yüküyle karşılanmalıdır |
Wenzhou Longan Flanş Co, Ltd olarak düz flanşlarımızı bu faktörleri optimize edecek şekilde tasarlıyoruz. Flanşlarımız yüksek kaliteli çelikten üretilir ve uygun uyum ve yük dağılımını sağlamak için hassas boyutlarda işlenir. Ayrıca müşterilerimizin özel uygulamalarında güvenilir contalar elde etmelerine yardımcı olmak için cıvata seçimi, conta seçimi ve sıkma prosedürleri konusunda teknik rehberlik sağlıyoruz.
Cıvata yükü, güvenilir bir sızdırmazlık elde etmede en önemli değişkendir. Cıvata yükü çok düşükse conta sızdırmazlık sağlayacak kadar sıkıştırılmayacaktır. Cıvata yükü çok fazlaysa conta ezilebilir, cıvatalar eğilebilir veya flanş hasar görebilir. Hedef cıvata yükü, conta malzemesi için minimum ve maksimum sıkıştırma gerilimini belirten conta üreticisinin tavsiyesine göre belirlenir. Bu gerilim daha sonra cıvatanın diş sürtünmesi ve bağlantının geometrisi kullanılarak bir tork değerine dönüştürülür. Tork-gerilim ilişkisi şu formülle verilir: T = K × D × F, burada T torktur, K somun faktörüdür (sürtünmeyi hesaba katan boyutsuz bir katsayı), D nominal cıvata çapıdır ve F istenen cıvata gerginliğidir.
Fındık faktörü K kritik fakat sıklıkla yanlış anlaşılan bir parametredir. Dişlerin yağlanmasına, cıvata ve somunun yüzey kalitesine ve herhangi bir kaplamanın varlığına bağlıdır. Yağlanmış çelik cıvatalar için tipik K değeri 0,2'dir, ancak koşullara bağlı olarak 0,1 ile 0,3 arasında değişebilir. Bu, aynı tork değerinin üç kat değişen bir cıvata gerginliği üretebileceği anlamına gelir. Bu nedenle tork tek başına cıvata yükünün güvenilir bir göstergesi değildir. Kritik uygulamalar için mühendisler cıvata uzama ölçümü veya doğrudan gerilim göstergeleri gibi daha doğru yöntemler kullanır. Aşağıdaki tablo, yaygın cıvata boyutları ve conta malzemeleri için tipik tork değerlerini sağlar.
| Cıvata Boyutu | Conta Tipi | Hedef Cıvata Stresi (MPa) | Önerilen Tork (Nm) | Somun Faktörü (K) |
| M16 | Lastik | 30 - 50 | 80 - 120 | 0.20 |
| M16 | PTFE | 40 - 60 | 100 - 150 | 0.20 |
| M20 | Sarmal Yara | 60 - 80 | 200 - 280 | 0.18 |
| M24 | Sarmal Yara | 60 - 80 | 350 - 480 | 0.18 |
| M24 | Metal Ceketli | 80 - 120 | 450 - 650 | 0.16 |
Fabrikamızda ürettiğimiz her düz flanş için detaylı tork özelliklerini müşterilerimize sunmaktayız. Bu spesifikasyonlar flanş boyutlarına, cıvata boyutuna ve malzemesine, conta tipine ve çalışma koşullarına dayanmaktadır. Ayrıca kalibre edilmiş tork anahtarlarının kullanılmasını ve cıvata uzamasının mikrometreyle ölçülmesi veya ultrasonik cıvata gerginlik ölçer kullanılması gibi ikinci bir yöntem kullanılarak cıvata gerginliğinin doğrulanmasını öneririz. Cıvata yükü kontrolüne yönelik bu titiz yaklaşım, kritik uygulamalarda güvenilir sızdırmazlık sağlamak için gereklidir.
Conta, cıvatalı düz flanş bağlantısında aslında contayı oluşturan bileşendir. Flanş yüzleri arasına sıkıştırılan sıkıştırılabilir bir malzemedir. Conta, flanş yüzlerinin yüzey düzensizliklerine uyacak kadar yumuşak olmalı, ancak iç basınca ve proses akışkanının kimyasal saldırısına dayanacak kadar da güçlü olmalıdır. Aynı zamanda zaman içinde ve termal döngü altında kompresyon stresini koruyacak kadar dayanıklı olmalıdır. Tüm uygulamalara uygun tek bir conta malzemesi yoktur. Conta malzemesinin seçimi, spesifik uygulamanın sıcaklık, basınç ve kimyasal uyumluluk gereksinimlerine bağlıdır.
Düz flanşlar için en yaygın conta malzemeleri kauçuk, PTFE, spiral sarımlı ve metal ceketlidir. Kauçuk contalar su ve hava hatları gibi düşük basınçlı, düşük sıcaklıktaki uygulamalarda kullanılır. PTFE contalar agresif akışkanlara karşı direncin gerekli olduğu kimyasal uygulamalarda kullanılır. Spiral sarımlı contalar buhar ve hidrokarbon hatları gibi yüksek basınçlı, yüksek sıcaklıklı uygulamalarda kullanılır. Metal ceketli contalar, en yüksek sıcaklık ve basınç direncinin gerekli olduğu en zorlu uygulamalarda kullanılır. Aşağıdaki tablo bu conta malzemelerinin temel özelliklerini karşılaştırmaktadır.
| Conta Malzemesi | Maksimum Sıcaklık (°C) | Maksimum Basınç (bar) | Kimyasal Direnç | Tipik Uygulama |
| Kauçuk (NBR) | 100 | 16 | İyi (su, yağ) | Su, hava, alçak basınçlı buhar |
| PTFE | 260 | 40 | Harika | Kimyasal işleme, gıda |
| Sarmal Yara | 500 | 100 | Çok güzel | Buhar, hidrokarbonlar, yüksek basınç |
| Metal Ceketli | 600 | 150 | Harika | Yüksek sıcaklık, yüksek basınç |
Wenzhou Longan Flanş Co, Ltd'de conta üretmiyoruz ancak seçtikleri contanın düz flanşlarımızla uyumlu olmasını sağlamak için müşterilerimizle yakın işbirliği içinde çalışıyoruz. Contanın uygun şekilde oturması için kritik olan, yükseltilmiş yüz yüksekliği ve yüzey kaplaması da dahil olmak üzere ayrıntılı flanş yüzü boyutları sağlıyoruz. Ayrıca conta üreticisinin tavsiyelerine dayanarak conta sıkıştırma gerilimi ve cıvata torku hakkında da rehberlik sağlıyoruz. Amacımız, güvenilir bir sızdırmazlık elde etmek için tüm cıvatalı bağlantı sisteminin (flanş, conta ve cıvatalar) birlikte çalışmasını sağlamaktır.
Flanş yüzünün yüzey kalitesi sıklıkla gözden kaçırılan kritik bir parametredir. Contanın, sızdırmazlık sağlamak için flanş yüzünün yüzey düzensizliklerine uyum sağlaması gerekir. Yüzey çok pürüzlü ise conta derin vadileri dolduramayabilir ve sızıntı yolu kalabilir. Yüzeyin çok düzgün olması durumunda conta yüzeyi kavrayamayabilir ve basınç altında kayabilir veya dışarı çıkabilir. Optimum yüzey kalitesi bu iki uç arasındaki dengedir. Çoğu conta malzemesi için Ra 3,2 ila 6,3 mikrometre arasında bir yüzey pürüzlülüğü önerilir. Bu genellikle flanş yüzeyinin "fonografik" kaplama olarak bilinen tırtıklı veya eşmerkezli bir oluk modeliyle işlenmesiyle elde edilir.
Fonografik kaplama ASME B16.5 ve EN 1092-1 gibi standartlarda belirtilmiştir. Son işlem, flanş yüzeyinde sürekli bir spiral oluk açan bir aletle oluşturulur. İstenilen pürüzlülüğü elde etmek için oluk derinliği ve aralığı kontrol edilir. Oluk deseni, contanın kavrayabileceği bir dizi çıkıntı ve vadi sağlar. Bu kavrama, contanın iç basınç nedeniyle dışarı fırlamasını önler ve contanın termal döngü altında korunmasına yardımcı olur. Aşağıdaki tabloda farklı conta malzemeleri için önerilen yüzey kalitesi verilmektedir.
| Conta Malzemesi | Önerilen Yüzey Pürüzlülüğü (Ra, µm) | Bitiş Türü |
| Lastik | 3.2 - 6.3 | Fonografik (eşmerkezli veya tırtıklı) |
| PTFE | 1.6 - 3.2 | Fonografik veya pürüzsüz |
| Sarmal Yara | 3.2 - 6.3 | fonografik |
| Metal Ceketli | 3.2 - 6.3 | fonografik |
Fabrikamızda tüm düz flanş yüzlerimizi, hassas takımlarla CNC tornalar kullanarak belirtilen yüzey kalitesine göre işliyoruz. Bir profilometre kullanarak yüzey kaplamasını doğrularız ve sonuçları kalite kontrol belgelerimize kaydederiz. Bu, ürettiğimiz her düz flanşın conta oturması için en uygun yüzeyi sağlamasını sağlar. Ayrıca farklı conta türleri ve uygulamalarının gereksinimlerini karşılamak için pürüzsüz yüzey, tırtıklı yüzey ve halka bağlantı yüzeyi dahil olmak üzere çeşitli yüzey kaplamaları da sunuyoruz.
Cıvata sıkma sırası güvenilir bir sızdırmazlık elde etmede bir diğer kritik faktördür. Cıvatalar rastgele bir sırayla sıkılırsa flanş bozulacak ve conta sıkışması eşit olmayacaktır. Bu, son tork değerleri doğru olsa bile sızıntıya neden olabilir. Doğru prosedür, cıvataları yıldız veya çapraz düzende birden fazla geçişte sıkmaktır. İlk geçiş, contayı oturtmak ve flanşları hizaya getirmek için düşük torklu bir geçiş (tipik olarak son torkun %30'u) olmalıdır. İkinci geçiş orta torklu bir geçiş olmalıdır (tipik olarak son torkun %60'ı). Son geçiş yine yıldız düzeninde tam torkta olmalıdır. Bu kademeli, eşit sıkma, contanın eşit şekilde sıkıştırılmasını ve flanş yüzlerinin paralel kalmasını sağlar.
Geçiş sayısı ve spesifik tork değerleri flanşın boyutuna, cıvata sayısına ve conta malzemesine bağlıdır. Çok cıvatalı büyük flanşlar için üç veya dört geçiş gerekli olabilir. Küçük flanşlar için iki geçiş yeterli olabilir. Aşağıdaki tablo cıvata sıkma sıraları için genel bir kılavuz sağlar.
| Flanş Boyutu | Cıvata Sayısı | Önerilen Geçişler | Tork Deseni |
| DN50 - DN100 | 4 - 8 | 2 | Yıldız deseni |
| DN150 - DN300 | 8 - 12 | 3 | Yıldız deseni |
| DN350 - DN600 | 12 - 20 | 3 - 4 | Yıldız deseni |
| > DN600 | > 20 | 4+ | Yıldız deseni, çoklu aşamalar |
Sıkma prosedürünün doğru şekilde yapıldığından emin olmak için kalite kontrolü önemlidir. Son tork geçişinden sonra kalifiye bir denetçi, kalibre edilmiş bir tork anahtarı kullanarak her cıvatadaki torku doğrulamalıdır. Denetçi ayrıca flanşların paralel olduğundan emin olmak için flanş yüzleri arasındaki boşluğu çevre etrafındaki birkaç noktada kontrol etmelidir. Boşluk eşit değilse cıvatalar gevşetilmeli ve sıkma işlemi tekrarlanmalıdır. Wenzhou Longan Flange Co., Ltd. olarak müşterilerimize ürettiğimiz her düz flanş için ayrıntılı kurulum talimatları ve tork özellikleri sunuyoruz. Ayrıca müşterilerimizin kritik uygulamalarında güvenilir yalıtım malzemeleri elde etmelerine yardımcı olmak için yerinde eğitim ve teknik destek de sunuyoruz.
Soru 1: Düz flanş için doğru cıvata torku nedir?
Cevap: Doğru cıvata torku, cıvata boyutuna, cıvata malzemesine, conta malzemesine ve çalışma koşullarına bağlıdır. Tipik olarak conta üreticisi tarafından belirtilir veya T = K × D × F formülü kullanılarak hesaplanır; burada K somun faktörü, D cıvata çapı ve F hedef cıvata gerginliğidir. Wenzhou Longan Flange Co., Ltd'de ürettiğimiz her düz flanş için ayrıntılı tork özellikleri sağlıyoruz. Kalibre edilmiş bir tork anahtarının kullanılması ve önerilen sıkma sırasına uyulması önemlidir.
Soru 2: Cıvataları belirtilen torkla sıktıktan sonra bile düz flanşım neden sızıntı yapıyor?
Cevap: Bunun birkaç olası nedeni vardır. Conta hasarlı veya yanlış malzemeden yapılmış olabilir. Flanş yüzleri hasar görmüş veya hatalı yüzey kaplamasına sahip olabilir. Cıvatalar kirlenmiş veya yanlış yağlanmış olabilir, bu da somun faktörünün varsayılan değerden farklı olmasına neden olabilir. Flanşlar paralel olmayabilir. Veya çalışma koşulları contanın basınç veya sıcaklık değerini aşabilir. Temel nedeni belirlemek için tüm bileşenlerin kapsamlı bir şekilde incelenmesi ve kurulum prosedürünün gözden geçirilmesi gerekir.
Soru 3: Yükseltilmiş yüz ile düz yüzlü flanş arasındaki fark nedir?
Cevap: Yükseltilmiş yüzlü düz flanşın yüzünde küçük bir yükseltilmiş halka bulunurken, düz yüzlü flanşın tamamen düz bir yüzü vardır. Yükseltilmiş yüz, cıvata yükünü conta üzerinde yoğunlaştıracak ve sızdırmazlık stresini artıracak şekilde tasarlanmıştır. Düz yüzlü flanşlar, tam yüzlü contalarla birlikte kullanılır ve düşük basınçlı uygulamalarda ve dökme demir veya plastik flanşlarda yaygındır. Seçim uygulamaya ve eşleşen flanşa bağlıdır.
Soru 4: Düz flanş cıvataları ne sıklıkla yeniden sıkılmalıdır?
Cevap: Düz flanş cıvataları, özellikle termal genleşmenin ve conta gevşemesinin cıvata yükü kaybına neden olabileceği yüksek sıcaklık uygulamalarında, ilk 24 saatlik çalışmadan sonra yeniden sıkılmalıdır. Bundan sonra, yeniden sıkma genellikle yıllık kapatmalar gibi planlı bakım aralıkları sırasında gerçekleştirilir. Sıklık, uygulamanın kritikliğine ve çalışma koşullarına bağlıdır. Sızıntılara karşı düzenli kontrol yapılması da tavsiye edilir.
Soru 5: Düz bir flanşın sızdırmazlığını sağlayabileceği maksimum basınç nedir?
Cevap: Düz bir flanşın sızdırmaz hale getirebileceği maksimum basınç, flanş derecesine, conta malzemesine ve cıvata yüküne bağlıdır. Örneğin, spiral sarımlı contaya sahip Sınıf 150 düz flanş, ortam sıcaklığında 20 bar'a kadar sızdırmazlık sağlayabilir. Sınıf 300 flanş 50 bara kadar sızdırmazlık sağlayabilir. Daha yüksek basınçlar, daha yüksek flanş değerleri ve daha sağlam conta malzemeleri gerektirir. Fabrikamızda farklı uygulamaların gereksinimlerini karşılamak üzere çeşitli basınç sınıflarında düz flanşlar üretmekteyiz.
Cıvatalı düz flanşla güvenilir bir sızdırmazlık elde etmek, sistem mühendisliği açısından zorlu bir iştir. Cıvata yükü, conta sıkıştırması, flanş sertliği ve yüzey kalitesinin doğru kombinasyonunu gerektirir. Contanın bağlantının hizmet ömrü boyunca sıkıştırma durumunda kalmasını sağlamak için bu faktörlerin her biri dikkatlice belirlenmeli ve kontrol edilmelidir. Cıvata yükü contayı sıkıştırmaya yeterli olmalı ancak contaya veya flanşa zarar verecek kadar yüksek olmamalıdır. Contanın proses akışkanı ile uyumlu olması ve çalışma sıcaklığına ve basıncına dayanabilmesi gerekir. Flanş yüzleri düz olmalı ve contanın uyum sağlaması ve kavraması için doğru yüzey kalitesine sahip olmalıdır. Eşit yük dağılımını sağlamak için cıvataların doğru sırayla sıkılması gerekir. Wenzhou Longan Flange Co., Ltd.'de fabrikamız yirmi yılı aşkın süredir düz flanşlar üretmektedir ve bu faktörler hakkında derinlemesine bir anlayış geliştirdik. Flanşlarımız, uygun uyum ve yük dağılımını sağlamak için hassas şekilde işlenmiştir ve müşterilerimize güvenilir contalar elde etmek için ihtiyaç duydukları teknik desteği sağlıyoruz.
İster yeni bir boru sistemi tasarlıyor olun ister mevcut sistemin bakımını yapıyor olun, düz flanş gereksinimlerinizi görüşmek üzere sizi bizimle iletişime geçmeye davet ediyoruz. Mühendislerden oluşan ekibimiz, uygulamanız için doğru flanşı seçmenize yardımcı olabilir, tork özelliklerini sağlayabilir ve conta seçimi ve kurulumu konusunda rehberlik sunabilir. Müşterilerimize en kaliteli ürünleri ve mümkün olan en iyi hizmeti sunmaya kararlıyız.
