Şangay'ın eteklerindeki bir su arıtma tesisinde, bir bakım ekibi galvanizli çelik borunun bir bölümünü değiştiriyor. Boru on yılı aşkın süredir hizmet veriyor ve galvanizli kaplama onu korozyona karşı koruyor. Mürettebatın yeni bölümü mevcut sisteme bağlaması gerekiyor. İki seçenekleri vardır: bağlantıyı kaynaklamak veya dişli flanş kullanmak. Kaynak, galvanizli kaplamanın taşlanmasını gerektirecektir, bu da kaynak bölgesini korozyona karşı savunmasız bırakacaktır. Aynı zamanda sıcak çalışma izinleri ve özel ekipman da gerektirecektir. Bunun aksine dişli flanş, koruyucu kaplamaya zarar vermeden ve sıcak işleme gerek kalmadan basit el aletleriyle monte edilebilir. Bu nedenle galvaniz boru sistemlerinde dişli flanşlar tercih edilmektedir. Seçim sadece kolaylık sağlamakla ilgili değil; korozyon korumasının bütünlüğünün korunması ve tüm sistemin uzun vadeli güvenilirliğinin sağlanması ile ilgilidir.

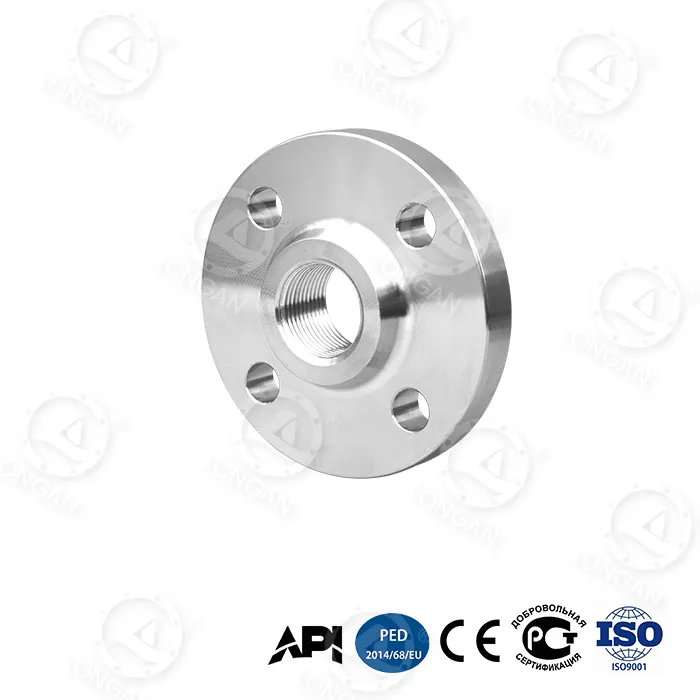

Dişli flanş, boruya vida dişi vasıtasıyla bağlanan bir flanş türüdür. Farklı uygulamalara uyacak çeşitli boyutlarda ve basınç değerlerinde mevcuttur. Galvanizli boru sisteminde,dişli flanşkaynak boyunlu flanşlar, geçmeli flanşlar ve bindirme bağlantı flanşları dahil olmak üzere diğer flanş türlerine göre çeşitli avantajlar sunar. Bu makale, galvanizli boru sistemleri için dişli flanşların tercih edilmesinin teknik ve pratik nedenlerini inceleyecektir. Kaynağın galvaniz kaplamalara etkisini, dişli bağlantıların montaj verimliliğini, dişli flanşların sızdırmazlık performansını ve uyumluluğu sağlayan malzeme özelliklerini ele alacağız. Ayrıca Wenzhou Longan Flange Co., Ltd.'deki fabrikamızdan ayrıntılı ürün özellikleri de sağlayacağız.
Dişli Flanş, boruya vida dişi vasıtasıyla bağlanan bir tür boru flanşıdır. Flanş, boru ucundaki dış dişe uyan dişli bir deliğe sahiptir. Flanşı takmak için boru ucuna diş açılır ve flanş boruya vidalanır. Flanş daha sonra bir sızdırmazlık kaynağı veya bir yedek kaynak ile yerine sabitlenir, ancak birçok düşük basınçlı uygulamada kaynak gerekmez. Dişli bağlantı, orta dereceli basınçlara ve sıcaklıklara dayanabilen mekanik bir conta sağlar. Dişli flanşlar 1/2 inç ila 24 inç arasında değişen boyutlarda ve 150 ila 2500 basınç sınıflarında mevcuttur. Bunlar genellikle kaynağın pratik veya arzu edilmediği su arıtma, kimyasal işleme ve endüstriyel boru sistemlerinde kullanılır.
Dişli Flanşın tasarımı basit ama etkilidir. Flanş yüzü, eşleşen flanşa bağlı olarak genellikle yükseltilmiş veya düzdür. Dişli delik, boru dişine tam oturmasını sağlamak için hassas bir toleransla işlenmiştir. Flanş, uygulamaya bağlı olarak genellikle dövme çelik, dökme çelik veya paslanmaz çelikten yapılır. Galvanizli boru sisteminde Dişli Flanş da boruya uyacak ve korozyona karşı koruma sağlayacak şekilde galvanize edilir. Aşağıdaki tablo temel bileşenleri ve işlevlerini özetlemektedir.
| Bileşen | İşlev |
| Flanş Gövdesi | Yapısal bağlantıyı ve birleşme yüzeyini sağlar |
| Dişli Delik | Mekanik bir salmastra oluşturmak için boru dişine uyum sağlar |
| Flanş Yüzü | Conta için sızdırmazlık yüzeyi sağlar |
| Cıvata Delikleri | Flanşın eşleşen flanşa cıvatalanmasına izin verin |
| Galvaniz Kaplama | Flanş ve bağlantı için korozyon koruması sağlar |
Şu tarihte:Wenzhou Longan Flanş Co, LtdFabrikamız çeşitli boyutlarda, basınç derecelerinde ve malzemelerde Dişli Flanşlar üretmektedir. Galvanizli boru sistemlerinde kullanılmak üzere özel olarak tasarlanmış galvanizli dişli flanşlar sunuyoruz. Flanşlarımız ANSI B16.5, DIN ve JIS dahil olmak üzere uluslararası standartlara uygun olarak üretilmekte ve çok çeşitli boru ve bağlantı parçalarıyla uyumluluk sağlanmaktadır.
Galvanizli boru, korozyona karşı korumak için çinko tabakasıyla kaplanmış çelik borudur. Çinko kaplama, kurban anot görevi görür; bu, tercihen çeliğe karşı korozyona uğrayarak çeliği paslanmaya karşı koruyacağı anlamına gelir. Bu koruma çinko kaplama sağlam kaldığı sürece etkilidir. Boru kaynaklandığında, kaynak işleminin ısısı, ısıdan etkilenen bölgedeki çinko kaplamayı yakar. Bu, alttaki çeliği açıkta bırakır ve korozyona karşı savunmasız bırakır. Ayrıca kaynak işlemi, buharlaşan çinkodan kaynakçı için tehlikeli olabilecek zehirli dumanlar üretebilir. Aşağıdaki tablo, kaynağın galvanizli boru üzerindeki etkilerini özetlemektedir.
| Etki | Sonuçlar |
| Çinko kaplama yandı | Açıkta kalan çelik korozyona karşı hassastır |
| Isıdan etkilenen bölge | Kaynak bölgesinde azaltılmış mekanik özellikler |
| Zehirli dumanlar | Kaynakçılar için sağlık tehlikesi; havalandırma ve KKD gerektirir |
| Yeniden kaplama ihtiyacı | Korozyona karşı korumayı yeniden sağlamak için ek işçilik ve malzemeler |
| Sıcak çalışma izni | Ek güvenlik prosedürleri ve kesinti |
Bu etkiler, galvanizli boruların bağlanması için kaynağı istenmeyen bir seçenek haline getirmektedir. Alternatif, ısı gerektirmeyen mekanik bir bağlantı kullanmaktır. Dişli Flanş böyle bir bağlantıdır. Flanşın dişli boru ucuna vidalanmasıyla çinko kaplama korunur ve sistemin korozyon koruması bozulmadan kalır. Fabrikamızda galvaniz kaplamanın korunmasının öneminin bilincindeyiz. Dişli Flanşlarımız borunun bütünlüğünden ödün vermeden güvenilir bir mekanik bağlantı sağlayacak şekilde tasarlanmıştır.
Dişli Flanşın montajı, ısı içermeyen basit bir mekanik işlemdir. Boru ucuna bir boru diş açma makinesi veya bir el diş açıcı kullanılarak diş çekilir. Diş açma işlemi boru ucundan az miktarda malzemeyi çıkarır ancak borunun geri kalanındaki çinko kaplama sağlam kalır. Daha sonra flanş dişli boru ucuna vidalanır. Dişler mekanik bir sızdırmazlık oluşturmak için birbirine geçer. Bazı durumlarda, sızdırmazlığı arttırmak için dişlere bir diş sızdırmazlık maddesi veya bant uygulanır. Flanş daha sonra eşleşen flanşa cıvatalanarak bağlantı tamamlanır. Tüm süreç, sıcak çalışma izinlerine veya özel kaynak ekipmanına gerek kalmadan basit el aletleriyle tamamlanabilir. Aşağıdaki tablo Dişli Flanş takma adımlarını özetlemektedir.
| Adım | Aksiyon | Teçhizat |
| 1 | Boruyu uzunlamasına kesin | Boru kesici veya testere |
| 2 | Borunun ucunu geçirin | Boru diş açma makinesi veya el diş açıcı |
| 3 | İplikleri temizleyin | Tel fırça veya bez |
| 4 | Diş sızdırmazlık maddesi uygulayın | PTFE bant veya boru uyuşturucusu |
| 5 | Flanşı boruya vidalayın | Boru anahtarı |
| 6 | Flanşı sıkın | Boru anahtarı |
| 7 | Flanşı karşı flanşa cıvatalayın | İngiliz anahtarı veya darbeli anahtar |
Kurulum işlemi hızlı, temiz ve güvenlidir. Patlayıcı ortamlar veya kapalı alanlar gibi sıcak çalışmaya izin verilmeyen alanlarda yapılabilir. Ayrıca kaynak bölgesinin yeniden kaplanması ihtiyacını da ortadan kaldırarak zamandan ve malzemeden tasarruf sağlar. Fabrikamızda Dişli Flanşlarımızla ayrıntılı kurulum talimatları sağlamaktayız ve teknik ekibimiz her türlü sorunuza yardımcı olmaya hazırdır.
Dişli Flanşın sızdırmazlık performansı, diş bağlantısının kalitesine ve uygun bir diş sızdırmazlık maddesinin kullanımına bağlıdır. Düzgün kurulduğunda dişli bağlantı, orta dereceli basınç ve sıcaklıklar için sızdırmaz bir conta sağlayabilir. Dişli Flanşın basınç derecesi tasarımına, malzemesine ve boyutuna göre belirlenir. Standart dişli flanşlar, 150 ile 2500 arasındaki basınç sınıflarında mevcuttur. Aşağıdaki tablo, Dişli Flanşlarımız için tipik basınç ve sıcaklık değerlerini özetlemektedir.
| Basınç Sınıfı | Maksimum Basınç (bar) | Maksimum Sıcaklık (°C) | Tipik Uygulama |
| Sınıf 150 | 20 | 200 | Düşük basınçlı su, HVAC |
| Sınıf 300 | 50 | 200 | Orta basınçlı su, proses boruları |
| Sınıf 600 | 100 | 200 | Yüksek basınçlı su, endüstriyel sistemler |
| Sınıf 900 | 150 | 200 | Yüksek basınçlı endüstriyel uygulamalar |
| Sınıf 1500 | 250 | 200 | Çok yüksek basınçlı uygulamalar |
| Sınıf 2500 | 420 | 200 | Aşırı basınç uygulamaları |
Dişli bağlantının basınç değerinin genellikle aynı boyut ve sınıftaki kaynaklı bağlantınınkinden daha düşük olduğuna dikkat etmek önemlidir. Bunun nedeni, dişlerin borunun et kalınlığını azaltması ve bir gerilim yoğunlaşması yaratmasıdır. Bu nedenle dişli flanşlar genellikle düşük basınçlı uygulamalarda veya boru et kalınlığının dişleri barındırmak için yeterli olduğu durumlarda kullanılır. Galvanizli boru sisteminde dişli flanşın basınç değeri, borunun ve sistemin basınç değeriyle uyumlu olmalıdır. Fabrikamızda uygulamanız için uygun basınç sınıfının seçiminde yardımcı olabiliriz.
Dişli Flanşın malzemesi boru malzemesi ve taşınan akışkanla uyumlu olmalıdır. Galvanizli boru sistemleri için flanş genellikle boruya uyan ve aynı seviyede korozyon koruması sağlayan galvanizli çelikten yapılır. Gerektiğinde flanş paslanmaz çelikten veya başka malzemelerden de yapılabilir. Dişli Flanşın özellikleri arasında boyut, basınç sınıfı, malzeme, diş tipi ve flanş yüz tipi yer alır. Aşağıdaki tablo galvanizli Dişli Flanşlarımızın temel özelliklerini özetlemektedir.
| Şartname | Seçenekler |
| Boyut | 1/2" - 24" (DN15 - DN600) |
| Basınç Sınıfı | 150, 300, 600, 900, 1500, 2500 |
| Malzeme | Galvanizli Karbon Çelik, Paslanmaz Çelik, Sfero Döküm |
| Konu Türü | NPT, BSPT, BSPP, Metrik |
| Flanş Yüzü | Yükseltilmiş Yüz (RF), Düz Yüz (FF), Halka Bağlantılı (RTJ) |
| Standart | ANSI B16.5, DIN, JIS, EN 1092-1 |
| Kaplama | Sıcak Daldırma Galvanizli, Elektro-Galvanizli |
Wenzhou Longan Flanş Co, Ltd'de fabrikamız bu spesifikasyonları ve daha fazlasını karşılamak için Dişli Flanşlar üretmektedir. Flanşı, özel boyutlar, özel malzemeler ve özel diş tipleri dahil olmak üzere belirli proje gereksinimlerine uyacak şekilde özelleştirebiliriz. Kalite kontrol sürecimiz, her flanşın gerekli standartları karşıladığından emin olmak için boyut muayenesini, diş ölçümünü ve basınç testini içerir.
Galvanizli boru sistemi için bir flanş seçerken mühendislerin kaynak boyunlu flanşlar, geçmeli flanşlar, bindirmeli flanşlar ve dişli flanşlar dahil olmak üzere çeşitli seçenekleri vardır. Her türün kendine göre avantajları ve dezavantajları vardır. Aşağıdaki tablo bu flanş tiplerinin temel özelliklerini karşılaştırmaktadır.
| Flanş Tipi | Kurulum Yöntemi | Galvaniz Kaplamayı Korur | Basınç Değeri | Maliyet |
| Dişli Flanş | Dişli boruya vidalanmıştır | Evet | Ilıman | Düşük-Orta |
| Kaynak Boyunlu Flanş | Boruya kaynaklı | Hayır (kaplama hasarlı) | Yüksek | Orta-Yüksek |
| Geçmeli Flanş | Borunun üzerinden kayarak kaynaklanmış | Hayır (kaplama hasarlı) | Ilıman | Düşük-Orta |
| Bindirme Bağlantı Flanşı | Saplama ucuyla kullanılır; boruya kaynak yapılmaz | Evet (saplama ucu galvanizli ise) | Ilıman | Orta |
Tabloda görüldüğü gibi Dişli Flanş, galvaniz kaplamayı ek bileşenlere veya prosedürlere ihtiyaç duymadan koruyan tek tiptir. Bindirme Bağlantı Flanşı, galvanizli bir saplama ucu kullanıldığında kaplamayı da koruyabilir, ancak daha fazla bileşen gerektirir ve daha pahalıdır. Kaynak Boyunlu ve Geçmeli flanşlar kaynak gerektirir, bu da kaplamaya zarar verir ve yeniden kaplama gerektirir. Bu nedenlerden dolayı galvaniz boru sistemlerinde Dişli Flanş tercih edilmektedir.
Soru 1: Galvanizli boru sistemindeki Dişli Flanş için maksimum basınç değeri nedir?
Cevap: Dişli Flanşlar 2500'e kadar basınç sınıflarında mevcuttur. Ancak dişli bağlantı için maksimum basınç değeri genellikle aynı boyut ve sınıftaki kaynaklı bağlantınınkinden daha düşüktür. Bunun nedeni, dişlerin borunun et kalınlığını azaltması ve bir gerilim yoğunlaşması yaratmasıdır. Çoğu galvanizli boru sistemi için Sınıf 150 veya Sınıf 300 flanşlar yeterlidir. Wenzhou Longan Flange Co., Ltd. olarak uygulamanız için uygun basınç sınıfının seçiminde yardımcı olabiliriz.
Soru 2: Yüksek sıcaklık uygulamalarında Dişli Flanş kullanılabilir mi?
Cevap: Dişli Flanşlar yüksek sıcaklık uygulamalarında kullanılabilir, ancak sıcaklık derecesi flanşın ve contanın malzemesine bağlıdır. Standart galvanizli karbon çelik flanşlar 200°C'ye kadar sıcaklıklara uygundur. Daha yüksek sıcaklıklar için paslanmaz çelik veya alaşımlı çelik flanşlar gerekebilir. Sistemin çalışma sıcaklığına uygun flanş ve contanın seçilmesi önemlidir.
Soru 3: Dişli Flanşla ne tür diş sızdırmazlık maddesi kullanılmalıdır?
Cevap: PTFE bant veya boru macunu, Dişli Flanşlar için diş sızdırmazlık maddesi olarak yaygın olarak kullanılır. PTFE bandın uygulanması kolaydır ve su ve diğer birçok sıvı için iyi bir sızdırmazlık sağlar. Boru macunu, dişlere uygulanan ve daha yüksek basınçlar için daha sağlam bir sızdırmazlık sağlayan bir macundur. Seçim uygulamaya ve taşınan akışkana bağlıdır. Sızdırmazlık malzemesi için daima üreticinin tavsiyelerine uyun.
Soru 4: Dişli Flanş ile sızdırmaz bağlantıyı nasıl sağlarım?
Cevap: Sızdırmaz bir bağlantı sağlamak için şu adımları izleyin: dişleri iyice temizleyin, diş sızdırmazlık maddesini eşit şekilde uygulayın, flanşı boruya elle sıkın ve ardından bir boru anahtarıyla sıkın. Dişlere zarar verebileceği veya flanşı çatlatabileceği için aşırı sıkmayın. Varsa kalibre edilmiş bir tork anahtarı kullanın. Son olarak, conta üzerinde eşit basınç sağlamak için cıvataları yıldız şeklinde sıkarak flanşı karşı flanşa cıvatalayın. Fabrikamız Dişli Flanşlarımızla ayrıntılı kurulum talimatları sunmaktadır.
Soru 5: Galvanizli Dişli Flanşlar içme suyu sistemlerine uygun mudur?
Cevap: Evet, galvanizli Dişli Flanşlar, galvanizlemenin içme suyu teması için onaylanmış bir standartta yapılması şartıyla içme suyu sistemleri için uygundur. Çinko kaplama inerttir ve suya zararlı maddeler sızmaz. Fabrikamızda içme suyu uygulamalarına yönelik ASTM A153 ve ilgili diğer standartların gerekliliklerini karşılayan sıcak daldırma galvaniz kullanıyoruz.
Galvanizli boru sistemleri Dişli Flanşları tercih eder çünkü kurulum verimliliği, korozyona karşı koruma ve başka hiçbir flanş tipinin eşleşemeyeceği bağlantı bütünlüğü kombinasyonu sunarlar. Dişli bağlantı, galvaniz kaplamaya zarar verecek ve boruyu korozyona maruz bırakacak kaynak ihtiyacını ortadan kaldırır. Sıcak çalışma izinleri veya özel ekipman gerektirmeden hızlı, temiz ve güvenli kuruluma olanak tanır. Çinko kaplamayı koruyarak tüm sistemin korozyon korumasının bozulmadan kalmasını sağlar. Orta dereceli basınçlar ve sıcaklıklar için güvenilir, sızdırmaz bir conta sağlar. Wenzhou Longan Flange Co., Ltd.'de fabrikamız, galvanizli boru sistemleri için özel olarak tasarlanmış yüksek kaliteli Dişli Flanşlar üretmektedir. Her flanşın en yüksek performans ve güvenilirlik standartlarını karşıladığından emin olmak için yalnızca en iyi malzemeleri kullanıyor ve sıkı kalite kontrol prosedürlerini takip ediyoruz.
İster yeni bir galvanizli boru sistemi tasarlıyor olun ister mevcut sistemin bakımını yapıyor olun, gereksinimlerinizi görüşmek üzere sizi teknik ekibimizle iletişime geçmeye davet ediyoruz. Ayrıntılı ürün özellikleri, malzeme seçimi yardımı ve uygulama desteği sağlayabiliriz. Kaliteye ve müşteri memnuniyetine olan bağlılığımız bizi dünya çapında su arıtma, endüstriyel ve ticari boru projeleri için güvenilir bir ortak haline getirmiştir.
Bugün Wenzhou Longan Flange Co., Ltd. ile iletişime geçinDişli Flanş gereksinimlerinizi tartışmak ve flanşlarımızın galvanizli boru sisteminizin güvenilirliğini ve verimliliğini nasıl artırabileceğini keşfetmek için.
