Bir yarı iletken üretim tesisinde, üretim sürecinde kullanılan gazların ve kimyasalların saflığı trilyon başına parça cinsinden ölçülür. Tek bir toz parçacığı, en ufak bir nem izi veya mikroskobik bir sızıntı, bütün bir levha partisini mahvedebilir. Bu ultra saf gazları ve kimyasalları taşıyan boru sistemleri, herhangi bir endüstrideki en zorlu sistemler arasındadır. Her bileşen (her vana, her bağlantı parçası, her flanş) temizlik, malzeme saflığı ve sızdırmazlık açısından katı standartları karşılamalıdır. Dişli Flanş, bu yüksek saflıktaki hatlardaki kritik bileşenlerden biridir. Ultra saf ortamın bütünlüğünü korurken boruları, vanaları ve ekipmanı bağlamak için bir araç sağlar.
Dişli Flanşın yarı iletken yüksek saflıkta hatlara nasıl hizmet ettiği sorusu tasarım, malzeme ve üretim hassasiyeti meselesidir. Flanş, korozyona dayanıklı ve gaz çıkışını en aza indiren, genellikle 316L veya 316L VAR gibi yüksek saflıkta paslanmaz çelikten yapılmalıdır. Parçacık yapışmasını önleyen ve temizlenebilirliği artıran pürüzsüz, pasif bir yüzey kaplamasına sahip olmalıdır. Sızdırmaz bir sızdırmazlık sağlamak için hassas toleranslara göre işlenmelidir. Ve kurulum sırasında kirlenmeyi önlemek için iyice temizlenmeli ve paketlenmelidir. Bu makale, malzeme gereksinimlerini, tasarım özelliklerini, üretim süreçlerini ve performansı sağlayan kalite kontrol önlemlerini kapsayacak şekilde yarı iletken yüksek saflıktaki hatlarda Dişli Flanşın rolünü inceleyecektir. Ayrıca ürünlerimiz için ayrıntılı özellikler de sunacağız.Dişli FlanşlarWenzhou Longan Flanş Co, Ltd'deki fabrikamızdan.

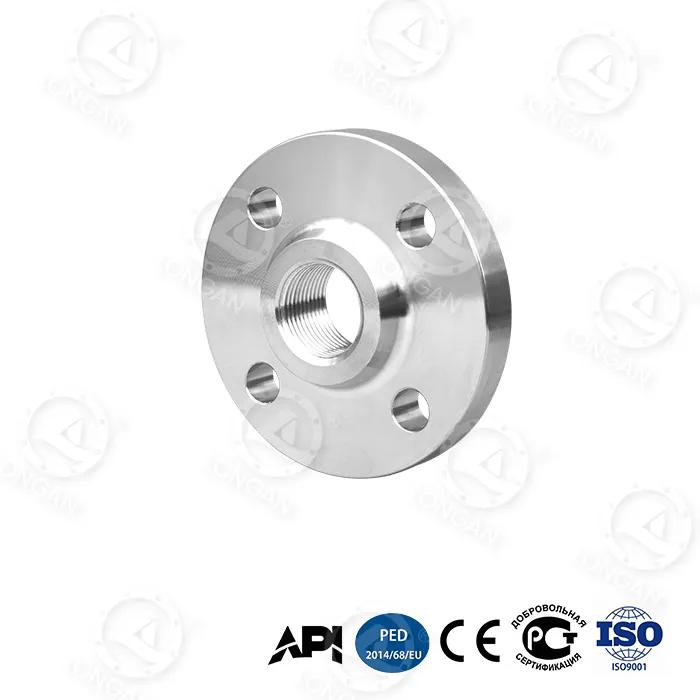

Dişli Flanş, boruya dişli bağlantı yoluyla bağlanan bir flanş türüdür. Flanş, boru ucundaki dış dişlere uyan dişli bir deliğe sahiptir. Flanş boruya vidalanır ve daha sonra sızıntıyı önlemek ve yapısal bütünlüğü sağlamak için tipik olarak bir sızdırmazlık kaynağı veya bir arka kaynak ile sabitlenir. Dişli flanşlar çeşitli boru sistemlerinde kullanılır, ancak yarı iletken tesislerde özellikle değerlidir çünkü dar alanlarda kolay montaj ve demontaj sağlarlar. Kaynak ekipmanı ve vasıflı kaynakçılar gerektiren kaynaklı flanşların aksine, dişli flanşlar basit aletlerle monte edilebilir. Bu, onları alanın sınırlı olduğu veya boru sisteminin değiştirilmesinin gerekebileceği uygulamalar için ideal kılar. Aşağıdaki tablo, dişli flanşların yarı iletken tesislerdeki yaygın uygulamalarını özetlemektedir.
| Başvuru | Tanım | Temel Gereksinimler |
| Toplu Gaz Teslimatı | Azot, argon, hidrojen ve oksijenin taşınması | Yüksek saflık, sızdırmazlık |
| Özel Gaz Hatları | Silan, amonyak ve diğer proses gazlarının taşınması | Korozyona dayanıklılık, temizlik |
| Kimyasal Teslimat | Asitlerin, bazların ve çözücülerin taşınması | Kimyasal uyumluluk, yüksek saflık |
| Egzoz Hatları | Atık gazların proses araçlarından taşınması | Korozyona dayanıklılık, sızdırmazlık |
| Soğutma Suyu Hatları | Ekipman için soğutma suyunun taşınması | Korozyon direnci, güvenilirlik |
Şu tarihte:Wenzhou Longan Flanş Co, LtdFabrikamız yarı iletken endüstrisi için yüksek saflıkta Dişli Flanşların üretiminde uzmanlaşmıştır. Bu zorlu pazarın katı gereksinimlerini karşılayan flanşların üretiminde geniş deneyime sahibiz. Mühendislik ekibimiz, müşterilerimizin özel gereksinimlerini anlamak ve en uygun flanş çözümünü sağlamak için müşterilerimizle yakın işbirliği içinde çalışır.
Dişli Flanşta kullanılan malzemenin saflığı, hattan akan gazın veya kimyasalın saflığının korunması açısından kritik öneme sahiptir. Metaldeki eser miktardaki yabancı maddeler bile proses akışına sızarak ürünü kirletebilir ve verimi düşürebilir. Yüksek saflıkta yarı iletken flanşlar için en yaygın malzeme, gelişmiş korozyon direnci için düşük karbon ve molibden içeren 316L paslanmaz çeliktir. Daha da yüksek saflık gereksinimleri için 316L VAR (vakum arkıyla yeniden eritilmiş) çelik kullanılır. VAR çeliği daha düşük seviyelerde kalıntılara ve eser elementlere sahiptir, bu da onu daha temiz ve gaz çıkışına karşı daha dayanıklı hale getirir. Aşağıdaki tablo standart 316L ve 316L VAR paslanmaz çeliğin bileşimini ve özelliklerini karşılaştırmaktadır.
| Eleman / Özellik | 316L Paslanmaz Çelik | 316L VAR Paslanmaz Çelik |
| Karbon (C) maks | %0,03 | %0,03 |
| Krom (Cr) | %16-18 | %16-18 |
| Nikel (Ni) | %10-14 | %10-14 |
| Molibden (Mo) | %2-3 | %2-3 |
| Kapsamalar | Standart seviyeler | Çok düşük |
| Gaz Çıkış Oranı | Standart | Düşük |
| Korozyon Direnci | İyi | Harika |
| Maliyet | Daha düşük | Daha yüksek |
Fabrikamızda hammaddelerimizi yüksek saflıkta paslanmaz çelik konusunda uzmanlaşmış sertifikalı tedarikçilerden temin ediyoruz. Spesifikasyonlarımızı karşıladığından emin olmak için her çelik grubunun bileşimini spektroskopik analiz kullanarak doğruluyoruz. Ayrıca yüzeydeki kirlenmeyi ortadan kaldırmak için ek temizlik ve pasifleştirme adımları da gerçekleştiriyoruz. Amacımız hizmet ettikleri hatlar kadar saf Dişli Flanşlar sunmaktır.
Dişli Flanşın yüzey kalitesi, yarı iletken yüksek saflık uygulamalarında kritik bir faktördür. Pürüzlü bir yüzey parçacıkları, nemi ve mikroorganizmaları yakalayabilir ve bunlar daha sonra proses akışına salınabilir. Öte yandan pürüzsüz bir yüzeyin temizlenmesi daha kolaydır ve kirletici madde barındırma olasılığı daha düşüktür. Yüzey kalitesi tipik olarak Ra (aritmetik ortalama pürüzlülük) veya RMS (kök ortalama kare pürüzlülük) cinsinden ölçülür. Yarı iletken uygulamalar için yüzey kalitesi Ra 0,4 µm veya daha iyi olmalıdır. Ultra yüksek saflıkta gaz hatları gibi en kritik uygulamalar için Ra 0,25 µm veya daha iyi bir yüzey kalitesi gerekli olabilir. Aşağıdaki tablo farklı yarı iletken uygulamaları için yüzey kalitesi gereksinimlerini özetlemektedir.
| Başvuru | Yüzey İşlemi (Ra) | Temizleme Yöntemi | Tipik Kullanım |
| Genel Yüksek Saflık | 0,4 mikron | Mekanik parlatma | Toplu gaz hatları |
| Ultra Yüksek Saflık | 0,25 mikron | Elektro parlatma | Özel gaz hatları |
| Kritik Süreç | 0,13 mikron | Elektro parlatma + pasivasyon | Proses gazı hatları |
| Kimyasal Teslimat | 0,25 - 0,4 µm | Elektro parlatma | Asit ve solvent hatları |
Wenzhou Longan Flanş Co, Ltd'de fabrikamız gerekli yüzey kalitesini elde etmek için gelişmiş işleme ve cilalama teknikleri kullanır. Flanş yüzeyi ve deliğinde pürüzsüz bir yüzey oluşturmak için elmas işlemeli CNC torna tezgahları kullanıyoruz. Daha yüksek saflık gereksinimleri için, yüzeyden ince bir malzeme tabakasını kaldıran ve ayna benzeri bir yüzey oluşturan elektro-parlatma sunuyoruz. Elektro-parlatma aynı zamanda yüzeydeki krom içeriğini zenginleştirerek paslanmaz çeliğin korozyon direncini de arttırır. Kalite kontrol ekibimiz, belirtilen gereksinimleri karşıladığından emin olmak için her flanşın yüzey kalitesini bir profilometre kullanarak ölçer.
Yarı iletken yüksek saflıkta bir hattaki herhangi bir bileşen için sızdırmaz bir conta gereklidir. Mikroskobik bir sızıntı bile sisteme nem veya oksijenin girmesine izin vererek proses gazını kirletebilir ve verimi azaltabilir. Dişli Flanş, sistemin çalışma basıncı ve sıcaklığı altında güvenilir bir sızdırmazlık sağlayacak şekilde tasarlanmalıdır. Sızdırmazlık sağlayan temel tasarım özellikleri flanş yüzü tasarımı, conta ve diş tasarımıdır. Flanş yüzü tipik olarak yükseltilmiş bir yüz veya eşmerkezli bir oluğa sahip düz bir yüzdür. Conta tipik olarak flanş yüzleri arasına sıkıştırılmış bir metal veya elastomer halkadır. Diş tasarımı tipik olarak flanş ile boru arasında sıkı bir uyum sağlayan konik veya paralel bir diştir. Aşağıdaki tablo tasarım özelliklerini ve işlevlerini özetlemektedir.
| Tasarım Özelliği | İşlev | Tipik Şartname |
| Flanş Yüzü | Sızdırmazlık yüzeyi sağlar | Yükseltilmiş yüz, düz yüz veya yivli |
| Conta | Sızdırmazlık için yüzler arasında sıkıştırılır | Metal veya elastomer halka |
| İplik | Flanşı boruya bağlar | NPT, BSPT veya metrik paralel |
| Mühür Kaynağı | Birincil sızdırmazlık ve yapısal bütünlük sağlar | Tam nüfuziyetli kaynak |
| Cıvata Delikleri | Contayı sıkıştırın | Hassas aralık ve çap |
Fabrikamızda Dişli Flanşlarımızı en zorlu yarı iletken uygulamalarında sızdırmaz bir conta sağlayacak şekilde tasarlıyoruz. Flanş yüzünün düz ve paralel olmasını ve cıvata deliklerinin doğru konumlandırılmasını sağlamak için hassas işleme kullanıyoruz. Ayrıca farklı proses gereksinimlerine uyacak çeşitli conta seçenekleri de sunuyoruz. Kalite kontrol ekibimiz, gönderilmeden önce sızdırmazlığını doğrulamak için her flanş düzeneğini basınç testine tabi tutar.
Yarı iletken kullanımına yönelik Dişli Flanşın tasarımı ve imalatı kadar temizliği ve paketlenmesi de önemlidir. Kusursuz bir şekilde üretilmiş bir flanş, uygun şekilde temizlenmediği ve paketlenmediği takdirde proses hattını kirletmeye devam edebilir. Yarı iletken sınıfı flanşlar için temizleme işlemi tipik olarak birkaç adımdan oluşur: yağdan arındırma, dekapaj, pasifleştirme ve ultra saf suyla durulama. Yağ alma, işleme operasyonlarından yağları ve gresleri uzaklaştırır. Asitleme, kireç ve oksit katmanlarını giderir. Pasivasyon, yüzeydeki krom oksit tabakasını güçlendirerek korozyon direncini artırır. Ultra saf suyla durulama, kalan kirleticileri giderir. Temizlenen flanş daha sonra kurutulur ve temiz oda ortamında paketlenir. Aşağıdaki tablo temizleme ve paketleme sürecini özetlemektedir.
| Adım | Amaç | Tipik Yöntem |
| Yağ alma | Yağları ve gresleri çıkarın | Solvent veya alkalin temizleme |
| Turşu | Kireç ve oksidi çıkarın | Asit banyosu (nitrik + hidroflorik) |
| Pasivasyon | Krom oksit katmanını geliştirin | Nitrik asit banyosu |
| Durulama | Asit kalıntılarını giderin | Ultra saf su (18 MΩ·cm) |
| Kurutma | Nemi giderin | Azotla kurutma veya vakumla kurutma |
| Ambalajlama | Taşıma sırasında kirlenmeyi önleyin | Temiz oda torbalama (Sınıf 100 veya daha iyisi) |
Wenzhou Longan Flanş Co, Ltd'de fabrikamızda yarı iletken sınıfı Dişli Flanşlarımızın son temizliği ve paketlenmesi için özel bir temiz oda bulunmaktadır. Yüzeyde iyonik kirletici madde kalmamasını sağlamak için 18 MΩ·cm dirençli ultra saf su kullanıyoruz. Ayrıca nihai ürünün müşterilerimizin temizlik gereksinimlerini karşıladığını doğrulamak için parçacık sayımı da yapıyoruz. Ambalajımız, taşıma ve depolama sırasında kirlenmeyi önleyecek şekilde tasarlanmıştır ve temiz oda ortamında parçacık bulaşmadan açılabilir.
Yarı iletken sınıfı Dişli Flanşların temel özellikleri arasında boyut, basınç derecesi, malzeme, yüzey kalitesi, diş tipi ve temizlik seviyesi bulunur. Aşağıdaki tablo, yarı iletken sınıfı Dişli Flanşlarımızın tipik özelliklerinin bir özetini sunmaktadır.
| Şartname | Menzil | Notlar |
| Boyut | 1/4" - 4" | Metrik boyutları mevcut |
| Basınç Değeri | Sınıf 150 - Sınıf 600 | Daha yüksek derecelendirmeler mevcut |
| Malzeme | 316L, 316L VAR | ASTM A182 sertifikalı |
| Yüzey İşlemi | Ra 0,4 µm - 0,13 µm | Kritik uygulamalar için elektro-parlatılmış |
| Konu Türü | NPT, BSPT, Metrik | Boru sistemine göre seçilir |
| Temizlik Seviyesi | Sınıf 100 temiz oda | Parçacık sayımı doğrulandı |
| Ambalajlama | Temiz oda çantası | Koruma için çift torbalı |
| Sertifikalar | Malzeme sertifikası, temizlik sertifikası | Isı numarasının izlenebilirliği |
Fabrikamızda bu özellikleri ve daha fazlasını karşılayacak Dişli Flanşlarımızı üretmekteyiz. Özel gereksinimlerinize uyacak şekilde boyutu, malzemeyi, yüzey kaplamasını ve diş tipini özelleştirebiliriz. Kalite kontrol sistemimiz, her flanşın yüksek standartlarımızı karşıladığından emin olmak için boyut denetimi, malzeme sertifikasyonu, yüzey kalitesi ölçümü ve temizlik doğrulamasını içerir.
Soru 1: Dişli flanş ile kaynaklı flanş arasındaki fark nedir?
Cevap: Dişli Flanş, borunun dış dişlerine vidalanarak boruya bağlanır. Kaynaklı bir flanş boruya kaynak yapılarak bağlanır. Dişli flanşların takılması ve çıkarılması daha kolaydır, bu da onları alanın sınırlı olduğu veya boru sisteminin değiştirilmesinin gerekebileceği uygulamalar için ideal kılar. Kaynaklı flanşlar daha güçlü, daha sızdırmaz bir bağlantı sağlar ve yüksek basınç veya yüksek sıcaklık uygulamaları için tercih edilir. Yarı iletken tesislerinde, daha küçük hatlar için dişli flanşlar sıklıkla kullanılırken, daha büyük, daha kritik hatlar için kaynaklı flanşlar kullanılır.
Soru 2: Yarı iletken flanşlarda neden 316L VAR paslanmaz çelik tercih ediliyor?
Cevap: Yarı iletken flanşlar için 316L VAR (vakum arkıyla yeniden eritilmiş) paslanmaz çelik tercih edilir çünkü standart 316L çeliğe göre daha düşük düzeyde kalıntılara ve eser elementlere sahiptir. Bu onu daha temiz, korozyona karşı daha dayanıklı ve gaz çıkışına daha az eğilimli hale getirir. Gaz çıkışı, proses akışını kirletebilecek, sıkışan gazların malzemeden salınmasıdır. VAR çeliği, çözünmüş gazları ve uçucu yabancı maddeleri ortadan kaldıran çeliğin vakumda eritilmesiyle üretilir.
Soru 3: Elektro-parlatma nedir ve yarı iletken flanşlar için neden önemlidir?
Cevap: Elektro-parlatma, metal bir parçanın yüzeyinden ince bir malzeme tabakasını kaldıran elektrokimyasal bir işlemdir. Yüzey kaplamasını iyileştirmek, korozyon direncini arttırmak ve kirletici maddeleri gidermek için kullanılır. Yarı iletken flanşlar için elektro-parlatma önemlidir çünkü temizlenmesi kolay ve parçacık yapışmasına dirençli, pürüzsüz, pasif bir yüzey üretir. Pürüzsüz yüzey aynı zamanda gaz çıkışı için mevcut yüzey alanını da azaltarak proses akışının saflığını artırır.
Soru 4: Dişli flanşın temizliğini nasıl doğrularım?
Cevap: Dişli Flanşın temizliği, görsel inceleme, parçacık sayımı analizi ve yüzey analizi dahil olmak üzere çeşitli yöntemlerle doğrulanabilir. Mikroskop altında görsel inceleme, büyük parçacıkları ve yüzey kusurlarını ortaya çıkarabilir. Parçacık sayımı analizi, flanşın ultra saf suyla durulanmasını ve durulama suyundaki parçacıkların sayılmasını içerir. X-ışını fotoelektron spektroskopisi (XPS) gibi yüzey analiz teknikleri, yüzeydeki eser miktardaki kirleticileri tespit edebilir. Wenzhou Longan Flange Co., Ltd.'de flanşlarımızın temizliğini doğrulamak için bu yöntemlerin bir kombinasyonunu kullanıyoruz.
Soru 5: Ultra yüksek saflıkta gaz hatlarında dişli flanşlar kullanılabilir mi?
Cevap: Evet, uygun özelliklerde üretilmek şartıyla ultra yüksek saflıktaki gaz hatlarında dişli flanşlar kullanılabilir. Flanş, 316L VAR paslanmaz çelik gibi yüksek saflıkta bir malzemeden yapılmalı ve pürüzsüz, elektro-parlatılmış yüzey kaplamasına sahip olmalıdır. Dişler hassas olmalı ve flanş yüzü düz ve paralel olmalıdır. Flanşın da iyice temizlenmesi ve temiz odada paketlenmesi gerekir. Bu koşullar karşılandığında dişli flanşlar, ultra yüksek saflıkta gaz hatlarında güvenilir, sızdırmaz hizmet sağlayabilir.
Dişli Flanş, yarı iletken yüksek saflıkta hatlarda kritik bir rol oynar. Sistemden akan gazların ve kimyasalların saflığını koruyan güvenilir, sızdırmaz bir bağlantı sağlar. Performansı malzemeye, tasarıma, üretim hassasiyetine ve son ürünün temizliğine bağlıdır. Wenzhou Longan Flange Co., Ltd.'deki fabrikamız, yarı iletken endüstrisinin en zorlu gereksinimlerini karşılayan yüksek saflıkta Dişli Flanşlar üretecek uzmanlığa ve donanıma sahiptir. Ürettiğimiz her flanşın en kritik uygulamalarda kullanıma hazır olmasını sağlamak için sertifikalı 316L ve 316L VAR paslanmaz çelik, hassas işleme, elektro parlatma ve temiz oda paketleme kullanıyoruz.
İster yeni bir yarı iletken fabrikası inşa ediyor olun ister mevcut fabrikanın bakımını yapıyor olun, Dişli Flanş gereksinimlerinizi görüşmek üzere sizi bizimle iletişime geçmeye davet ediyoruz. Örnekler, teknik veriler ve özelleştirilmiş çözümler sağlayabiliriz. Kaliteye ve müşteri memnuniyetine olan bağlılığımız, bizi dünya çapındaki yarı iletken üreticileri için güvenilir bir ortak haline getirmiştir.
Bugün Wenzhou Longan Flange Co., Ltd. ile iletişime geçinYüksek saflıkta Dişli Flanş gereksinimlerinizi tartışmak ve ürünlerimizin yarı iletken hatlarınızın güvenilirliğini ve saflığını nasıl geliştirebileceğini keşfetmek için.
