Büyük boy flanşlarpetrol ve gaz, enerji üretimi, petrokimya işleme ve açık deniz mühendisliği gibi endüstrilerde kullanılan geniş çaplı ve yüksek basınçlı boru hattı sistemlerinde kritik bir rol oynar. Doğru büyük boyutlu flanşın seçilmesi, flanş tipi, malzeme, basınç derecesi, üretim standartları ve kurulum koşulları dahil olmak üzere birçok faktörün değerlendirilmesini içerir.
Bu ayrıntılı kılavuz, teknik hususları, endüstri standartlarını, ortak uygulamaları ve en iyi uygulamaları kapsayarak boru hattı sisteminiz için doğru büyük boyutlu flanşı nasıl seçeceğinizi açıklayarak mühendislerin, satın alma yöneticilerinin ve proje sahiplerinin bilinçli kararlar almasına yardımcı olur.
İçindekiler
- Büyük Boy Flanş Nedir?
- Büyük Ebat Flanş Uygulamaları
- Yaygın Büyük Boy Flanş Çeşitleri
- Büyük Ebatlı Flanşlarda Malzeme Seçimi
- Uluslararası Standartlar ve Spesifikasyonlar
- Büyük Boy Flanş Seçerken Temel Faktörler
- İmalat ve Kalite Kontrol
- Kurulum Zorlukları ve En İyi Uygulamalar
- Büyük Boy Flanş ve Standart Flanş
- Sıkça Sorulan Sorular

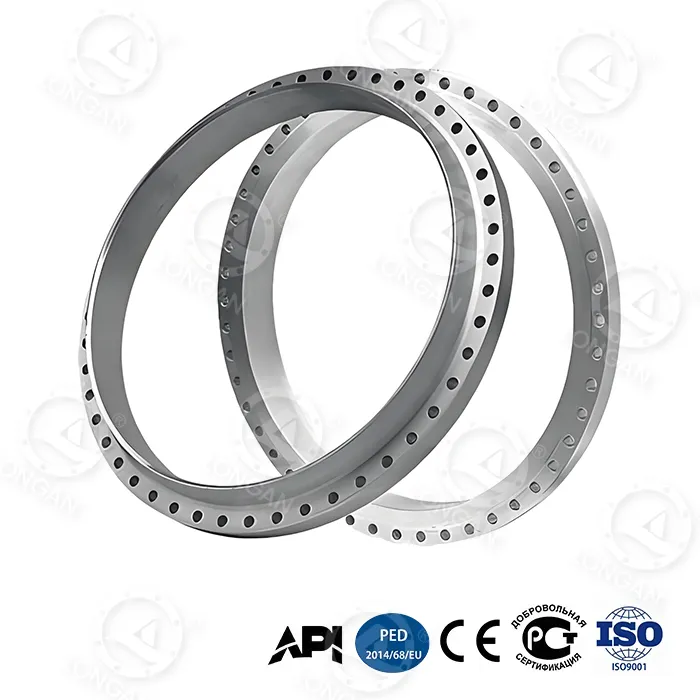

Büyük Boy Flanş Nedir?
A büyük boy flanşTipik olarak DN600'den (24 inç) daha büyük bir nominal çapa sahip bir flanşı ifade eder, ancak birçok ağır endüstriyel projede flanşlar DN1000, DN2000'i veya hatta daha fazlasını aşabilir. Bu flanşlar zorlu ortamlardaki büyük boruları, vanaları, pompaları ve basınçlı kapları bağlamak için tasarlanmıştır.
Standart flanşların aksine, büyük boyutlu flanşlar aşağıdakilere dayanmalıdır:
- Son derece yüksek iç basınç
- Büyük mekanik yükler
- Termal genleşme ve titreşim
- Sert kimyasal veya deniz ortamları
Üreticiler gibiLonganküresel altyapı projelerine yönelik katı boyutsal doğruluk ve performans gereksinimlerini karşılayan büyük boyutlu flanşların üretiminde uzmanlaşmaktadır.
Büyük Ebat Flanş Uygulamaları
Büyük boyutlu flanşlar, sıvı taşınmasının büyük akış kapasitesi ve yüksek güvenilirlik gerektirdiği endüstrilerde yaygın olarak kullanılmaktadır.
| Endüstri | Tipik Uygulama | Neden Büyük Boy Flanşlara İhtiyaç Var? |
|---|---|---|
| Petrol ve Gaz | İletim boru hatları, rafineriler | Yüksek basınç ve büyük akış hacimleri |
| Güç Üretimi | Soğutma suyu sistemleri | Sürekli çalışma ve güvenlik |
| Petrokimya | Proses boruları | Kimyasal direnç ve dayanıklılık |
| Açık Deniz Mühendisliği | Denizaltı boru hatları | Korozyon direnci ve gücü |
| Su Arıtma | Ana iletim hatları | Büyük çap ve uzun servis ömrü |
Yaygın Büyük Boy Flanş Çeşitleri
Doğru flanş tipinin seçilmesi güvenilir bir boru hattı sisteminin temelidir.
1. Kaynak Boyunlu Büyük Boy Flanş
- Yüksek basınçlı ve yüksek sıcaklıklı sistemler için en iyisi
- Mükemmel stres dağılımı sağlar
- Petrol ve gaz boru hatlarında yaygın olarak kullanılır
2. Slip-On Büyük Boy Flanş
- Hizalamak ve kurmak daha kolay
- Kaynak boyunlu flanşlara kıyasla daha düşük maliyet
- Orta basınçlı uygulamalar için uygundur
3. Kör Büyük Boy Flanş
- Boru hattı uçlarını kapatmak için kullanılır
- Gelecekteki genişlemeye izin verir
- Basınç yükü nedeniyle yüksek malzeme mukavemeti gerektirir
4. Halka Tipi Bağlantı (RTJ) Flanşı
- Metalden metale sızdırmazlık
- Aşırı basınç ve sıcaklık için idealdir
- Genellikle kritik sistemlerde belirtilir
Büyük Ebatlı Flanşlarda Malzeme Seçimi
Malzeme seçimi flanş performansını, ömrünü ve güvenliğini doğrudan etkiler.
| Malzeme | Anahtar Özellikler | Tipik Uygulamalar |
|---|---|---|
| Karbon Çelik | Yüksek mukavemetli, uygun maliyetli | Petrol ve gaz boru hatları |
| Paslanmaz çelik | Korozyon direnci | Kimyasal ve açık deniz sistemleri |
| Alaşımlı Çelik | Yüksek sıcaklık dayanımı | Enerji santralleri |
| Dubleks Çelik | Mükemmel mukavemet ve korozyon direnci | Deniz ortamları |
Deneyimli üreticiler gibiLongan büyük boy flanş tedarikçileriProje koşullarına göre uygun malzemeleri önerebilir.
Uluslararası Standartlar ve Spesifikasyonlar
Büyük boyutlu flanşların uyumluluk ve güvenliği sağlamak için tanınmış uluslararası standartlara uygun olması gerekir.
- ASME B16.5 / ASME B16.47
- EN 1092-1
- DIN Standartları
- BS Standartları
- GOST Standartları
Bu standartlara uygunluk, boyutsal doğruluğu, basınç değerlerini ve malzeme izlenebilirliğini sağlar.
Büyük Boy Flanş Seçerken Temel Faktörler
Büyük boyutlu bir flanş seçerken aşağıdaki kritik faktörleri göz önünde bulundurun:
- Nominal çap ve basınç derecesi
- Çalışma sıcaklığı
- Orta (petrol, gaz, su, kimyasallar)
- Kurulum ortamı
- Flanşlı tip
- Uzun vadeli bakım gereksinimleri
İmalat ve Kalite Kontrol
Boyutları ve uygulamaları nedeniyle büyük boyutlu flanşlar ileri üretim süreçleri gerektirir:
- Dövme veya haddelenmiş halka dövmesi
- Hassas CNC işleme
- Tahribatsız muayene (UT, MT)
- Boyutsal inceleme
- Malzeme sertifikası (EN 10204 3.1/3.2)
Longan, her büyük boyutlu flanşın uluslararası proje gereksinimlerini karşıladığından emin olmak için sıkı kalite kontrol prosedürleri uygulamaktadır.
Kurulum Zorlukları ve En İyi Uygulamalar
Büyük boyutlu flanşların takılması dikkatli bir planlama gerektirir:
- Sızıntıyı önlemek için doğru hizalama
- Kontrollü cıvata sıkma sırası
- Uygun contaların kullanılması
- Termal genleşme payı
Büyük Boy Flanş ve Standart Flanş
| Özellik | Büyük Boy Flanş | Standart Flanş |
|---|---|---|
| Çap | DN600+ | DN15–DN500 |
| Üretim Karmaşıklığı | Yüksek | Ilıman |
| Başvuru | Ağır sanayi | Genel borular |
Sıkça Sorulan Sorular (SSS)
S1: Büyük boyutlu flanş nedir?
Büyük boyutlu flanş, genellikle büyük boru hattı sistemleri için özel olarak üretilen, DN600'den daha büyük çapa sahip flanşları ifade eder.
S2: Büyük boy flanşlar özel olarak üretiliyor mu?
Evet, büyük ebatlı flanşların çoğu projeye özel çizim ve standartlara göre üretilmektedir.
S3: Büyük boyutlu flanşları en çok hangi endüstriler kullanıyor?
Petrol ve gaz, enerji üretimi, petrokimya, açık deniz mühendisliği ve su arıtma endüstrileri.
S4: Flanş kalitesini nasıl sağlarım?
Longan gibi tam malzeme izlenebilirliği, test raporları ve uluslararası sertifikalar sağlayan üreticileri seçin.
Doğru büyük boy flanşı seçmek güvenliği, verimliliği ve uzun vadeli operasyonel başarıyı etkileyen stratejik bir karardır. gibi deneyimli üreticilerle çalışarakLongansayesinde en zorlu boru hattı sistemlerinde bile güvenilir performans sağlayabilirsiniz.
Büyük ölçekli bir endüstriyel proje planlıyorsanız ve uzman rehberliğine veya özelleştirilmiş büyük boyutlu flanş çözümlerine ihtiyacınız varsa, bizimle iletişime geçmekten çekinmeyin.bize Ulaşınbugün gereksinimlerinizi tartışmak için.
