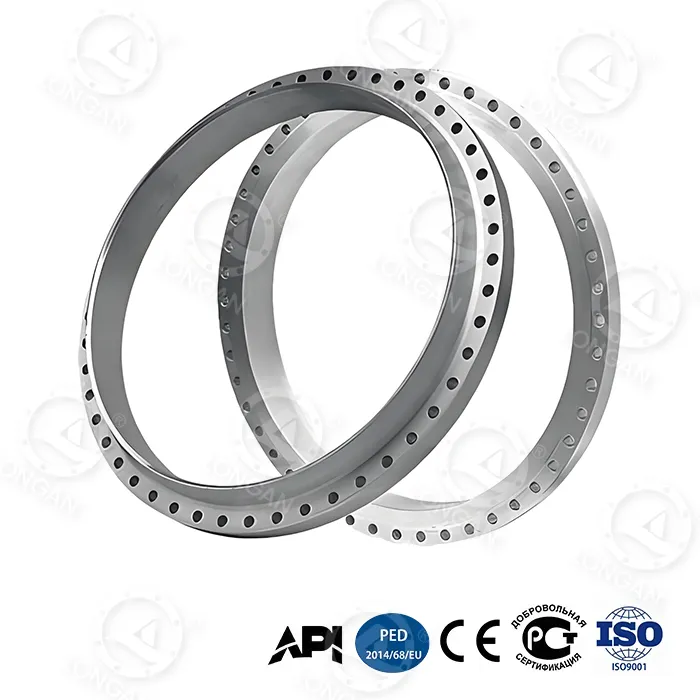

Büyük Boy Flanş

Ürün Avantajları Veri Sunumu

1. Daha Yüksek Basınç Kapasitesi

Büyük Boy Flanşların tipik basınç aralığı > 100 Bar ila > 250 Bar veya daha yüksektir; bu, aynı sınıftaki standart flanşların basıncının beş katından fazladır. Örneğin, DN600'deki Sınıf 900 flanşlarının nominal basıncı, aynı boyuttaki Sınıf 150 flanşlarınkinden çok daha yüksektir.

2. Önemli ölçüde artan duvar kalınlığı ve yapısal dayanıklılık (Geliştirilmiş Yapısal Bütünlük):

Büyük Boy Flanşlar daha yüksek dışbükey yüzeylere, daha kalın flanş boyunlarına ve daha büyük cıvata deliklerine sahiptir ve titreşime ve bükülmeye karşı daha güçlü direnç sağlar.

Örnek olarak ASME B16.5 DN600, Sınıf 150 ve Sınıf 900 RF flanşını ele alalım:

Flanş kalınlığı, Class 900: ~152,4 mm, Class 150: ~38,1 mm, Class 900 kalınlığı Class 150'nin yaklaşık 4 katıdır.

Cıvata sayısı Sınıf 900'de 24 M36 cıvata bulunur, Sınıf 150'de yalnızca 20 M24 cıvata bulunur

Cıvata çapı %50 artırıldı, cıvata miktarı %20 artırıldı ve sıkma kuvveti artırıldı.

Sınıf 900 flanş cıvatası daire çapı, Sınıf 150 flanş çapına kıyasla ~114,3 mm artırılarak daha fazla cıvata dağıtım alanı sağlandı.

3. Çok güçlü sızdırmazlık performansı

Daha büyük sızdırmazlık yüzeyi temas alanı, yüksek basınç ve yüksek sıcaklık ortamında uzun vadeli sıfır sızıntı.

Daha yüksek cıvatalar doğrudan daha yüksek conta sızdırmazlık kuvveti üretir.

Büyük boyutlu flanşların halka contasının tasarım sızıntı oranının genellikle 10^-6 std cm³/sn He'den az olması gerekir; bu, yumuşak contalar için sıradan flanşların gereksinimlerinden çok daha yüksek olan hava geçirmez sızdırmazlık sağlayabilir.

4. Özelleştirilmiş gereksinimler

Bu ürün, standart dışı boyutlar, malzemeler ve kaplamalar için özelleştirilmiş gereksinimler gerektirir. Longan bu konuda uzmanlaşmıştır.

Boyut standardın çok ötesindedir ve özelleştirilmiş işlem gerektirir.

Yaygın olarak kullanılan korozyona dayanıklı alaşım malzemeleri: (Super Duplex 2507, Inconel 625/825, Monel, Hastelloy gibi), akma mukavemeti > 600 MPa veya daha fazlasına ulaşabilir.

Özel kaplamaların kalınlığı 250-500 μm'ye ulaşabilir ve astarların kalınlığı 3-6 mm'dir ve bu da özelleştirilebilir.

Son olarak Longan'ın, bu ürünle ilgili tüm hayallerinizi tam olarak karşılayabilecek, özelleştirilmiş Büyük Boy Flanşların üretiminde uzmanlaşmış güçlü bir fabrika olduğunu vurgulamak isterim. Gelin ve bizimle iletişime geçin, her zaman memnuniyetle karşılarız!
