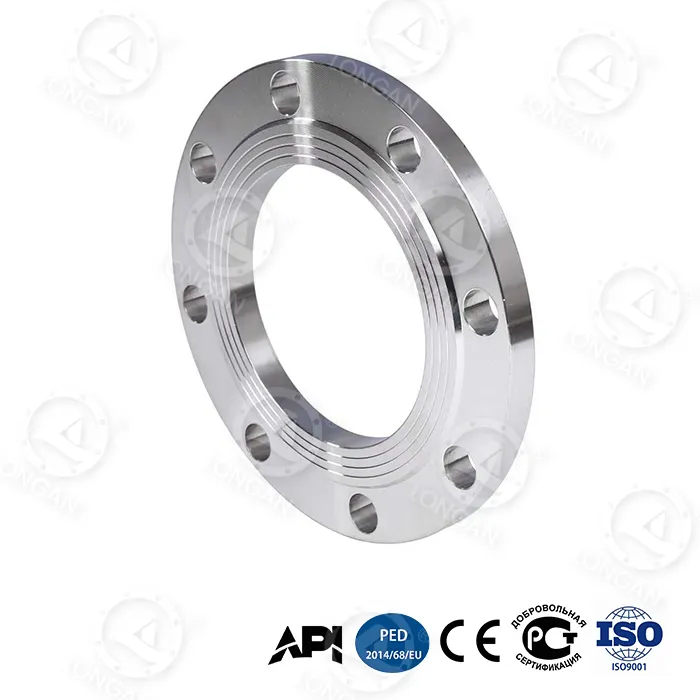

flanş üzerinde düz kayma

Çin'deki düz kaymalı flanşlı flanşın deneyimli üreticisi ve global tedarikçisi olan Longan, uzun yıllardan beri uluslararası endüstriyel boru hattı projelerine hizmet vermektedir. Şirket içi fabrika, hammaddeden bitmiş ürünlere kadar sıkı kalite yönetimi uygulayarak her ürünün tutarlı kalitesini ve uzun vadeli güvenilirliğini sağlar. Bu düz yüzlü geçmeli flanş, biyonik petek yapısını ve gradyanla söndürülmüş yüksek karbonlu çelik işlemini benimser ve geleneksel flanşlara kıyasla bükülme direncini %65 artırır. DN300 patlama basıncı, ulusal standart GB/T 1048'i %280 oranında aşarak 42MPa'ya ulaşır ve API 6A PSL 3G sertifikasını geçmiştir. Aşağıdaki bölümlerde bu ürünün teknik avantajları ve uygulama değeri; montaj kaynağı, nihai basınç dayanımı, yük dışı direnç, akıllı uyarı, zorlu ortamlara uyumluluk, geçerli standartlar ve tedarik kapasitesi gibi boyutlardan kapsamlı bir şekilde analiz edilecektir.

Montaj ve Kaynak Avantajları

Geçmeli tip bir flanş olarak, düz kaymalı flanş, montaj sırasında iki köşe kaynağı ile boruya bağlanır: biri flanşın arkasında ve diğeri boru deliğinin içinde. Geleneksel kaynak boyunlu flanşlarla karşılaştırıldığında bu tasarımın aşağıdaki önemli avantajları vardır:

1.Daha düşük kurulum zorluğu:Kesin bir boru hizalaması gerekmediğinden belirli kurulum hatalarına izin verir ve sahadaki inşaat gereksinimlerini azaltır.
2.Uygun kaynak işlemi:Köşe kaynaklarının uygulanması, tam nüfuziyetli alın kaynaklarına göre daha kolaydır ve özellikle sahadaki dar alanlar için uygundur.
3.Hızlı değiştirme hızı:Tek değiştirme süresi, geleneksel flanşlar için 8 saatten 2,5 saate düşürülerek boru hattı sisteminin bakım nedeniyle aksama süresi etkili bir şekilde azaltılır.

Longan'ın benzersiz biyonik petek hafif tasarımıyla birleştirilen bu geçmeli yapı, genel flanş ağırlığını daha da azaltır ve kurulum verimliliğini artırır.

Nihai Basınç ve Çevresel Performans Karşılaştırması

Performans göstergesi	Geleneksel dövme çelik flanş	flanş üzerinde düz kayma	Gelişim
Patlama basıncı (DN300)	≤15MPa	42 MPa	↑%180
Döngüsel yorulma ömrü (35MPa)	Ulaşılamaz	20.000 döngü	—
Eksenel deformasyon (35MPa)	1,8 mm	0,6 mm	↓%67
-70°C'de darbe enerjisi	≥34J (ulusal standart)	89J	↑%162
30 yıllık derin deniz korozyon oranı	yaklaşık. 0,5 mm/yıl	0,03 mm/yıl	↓%94

Bu ürün, üstün basınç dayanımı ve çevresel uyumluluk açısından geleneksel flanşları tamamen geride bırakıyor. Temel buluş, flanş boynundaki, 1.250MPa'ya kadar akma dayanımına sahip, geçmeli flanşlar için ultra yüksek basınç uygulamaları olasılığını yaratan yerleşik titanyum alaşımlı takviye halkasında yatmaktadır.

Yük Boşaltma Yanıtı

Gerçek boru hattı sistemlerinde, termal genleşme/büzülme ve temel oturması gibi faktörler sıklıkla flanş yüzünün yanlış hizalanmasına neden olur. 15° boru hattı hizasızlığı ile eksantrik yük koşullarında, geleneksel flanşların sızdırmazlık sızıntısı oranı >10⁻3 mbar·L/s iken Longan'ın flanş üzerindeki düz kayması, sızdırmazlık güvenilirliğini iki kat artıracak şekilde ≤10⁻⁵ mbar·L/s sızdırmazlık sızıntısı oranını korur.

Bu performansa iki yapısal yenilik ulaşıyor:

● Radyal takviye kaburga tasarımı:Flanşın arkasına eklenen radyal takviye çubukları, yerel gerilim konsantrasyonunu %48 oranında azaltarak yük dışı koşullar altında gerilim dağılımını daha düzgün hale getirir.
● Yüksek sertlikte petek yapısı:Biyonik petek çekirdek katmanı, flanş yüzü bükülme deformasyonuna direnerek mükemmel bükülme sertliği sağlar.

Ek olarak, ISO 10816-3 standardı 50-200Hz frekans bandı titreşim testinde genlik zayıflama oranı %92'ye ulaşarak yüksek basınçlı titreşim koşulları altında cıvata ön yükü zayıflaması sorununu etkili bir şekilde çözer.

Akıllı Uyarı ve Zorlu Ortam

düz kaymalı flanş, kullanıcıların olası sorunları erken tespit etmelerine yardımcı olmak için iki akıllı teknolojiyi entegre eder:

● Nano-zirkonya aşınma gösterge katmanı:Bu malzeme sızdırmazlık yüzeyine gömülüdür. Kalınlık 0,1 mm'den az olduğunda gözle görülür bir renk değişimi uyarı vererek sızdırmazlık durumunun profesyonel ekipman olmadan değerlendirilmesine olanak tanır.
● Çift konik cıvata deliği ön yükleme kilitlemesi:35MPa basınç dalgalanması altında, geleneksel yapıların ön yük zayıflaması ≥%20'dir, bu tasarım ise ön yük zayıflamasını ≤%5 dahilinde kontrol ederek uzun vadeli bağlantı güvenilirliği sağlar.

Olağanüstü ortam performansı doğrulaması (gerçek testlerden elde edilen tüm veriler):

● Düşük sıcaklık etkisi (-70°C):Polar boru hatları ve LNG taşımacılığı için uygun, 89J (ulusal standart ≥34J) Charpy darbe enerjisi.
● Derin deniz korozyonu (5.000 metre):ASTM G111-97 standardına göre 30 yıllık eşdeğer korozyon oranı yalnızca 0,03 mm/yıl olup, derin deniz mühendisliğinin tüm yaşam döngüsü gereksinimlerini karşılar.
● Kum ve toz aşınması (120m/s):ISO 5890:2012 standardına göre, 10.000 saatlik sürekli darbeden sonra sızdırmazlık yüzeyi hasar derinliği ≤8μm olup, yüksek hızlı kum yüklü rüzgarların olduğu çöl alanları veya açık deniz platformları için uygundur.

Geçerli Standartlar ve Spesifikasyonlar

flanş üzerinde düz kayma, ASME B16.5 standardına uygun olarak, Sınıf 150 ila Sınıf 1500'ü kapsayan basınç değerleri ve NPS 1/2 inç ila 24 inç arası boyut aralığı ile üretilir. Malzeme, radyal takviye kaburga tasarımı ve yerleşik titanyum alaşımlı takviye halkasıyla birleştirilmiş, kademeli olarak söndürülmüş yüksek karbonlu çeliktir.

ASME B16.5 spesifikasyonuna göre Sınıf 150 ve Sınıf 300 flanşların kalınlık ölçümü yükseltilmiş yüz yüksekliğini içermez. Bu ürün tam yüzeyli (FF) sızdırmazlık yüzeyi tasarımını benimser ve tam yüzeyli contayla kullanılmalıdır. Tam yüzlü bir flanşın, yükseltilmiş yüzlü bir flanşa doğrudan cıvatalanmaması gerektiğine dikkat etmek önemlidir; tam yüzeyli bir conta veya adaptörle değiştirilmelidir.

Malzeme Bilimi ve Süreç İnovasyonu

● Gradyan su verilmiş yüksek karbonlu çelik:Flanşların geleneksel olarak tamamen söndürülmesi, yüzey ile çekirdek arasında çatlamaya yatkın aşırı sertlik farklılıklarına neden olur. Kademeli söndürme teknolojisi, ısıtma ve soğutma oranlarını hassas bir şekilde kontrol ederek dışarıdan içeriye kademeli bir sertlik dağılımı oluşturur; aşınma direnci için yüksek yüzey sertliği, darbe direnci için yüksek çekirdek dayanıklılığı. Bu, flanşın -70°C'de 89J darbe dayanıklılığını korumasına olanak tanır.

● Biyonik petek yapısı:Arı kovanlarının altıgen geometrisinden ilham alan bu yapı, ağırlığı artırmadan bükülme sertliğini önemli ölçüde artırıyor. Sonlu elemanlar analizi, bu yapının bükülme mukavemetinin aynı ağırlıktaki katı bir flanştan %65 daha yüksek olduğunu doğrulamaktadır.

● Dahili titanyum alaşımlı takviye halkası:Bir Ti-6Al-4V titanyum alaşımlı halka, gerilim yoğunlaşmasına en yatkın yer olan flanş boynuna önceden yerleştirilmiştir. Bu alaşımın akma mukavemeti 1.250 MPa'ya kadar çıkabilir ve yoğunluğu çeliğinkinin yalnızca %60'ı kadardır. Halka, temaslı geçme yoluyla temel malzemeye bağlanır, boyun plastik deformasyonunu etkili bir şekilde sınırlandırır ve DN300 flanş patlama basıncını geleneksel ≤15MPa'dan 42MPa'ya yükseltir.

Üretim ve Kalite Kontrol Sistemi

Longan'ın şirket içi fabrikası Longwan, Wenzhou'da bulunmaktadır. Tsingshan Holding Group'un yüksek kaliteli hammadde tedariği ile kendi dövme, ısıl işlem ve işleme yeteneklerinden yararlanarak eksiksiz bir üretim zinciri oluşturmuştur. Her bir düz kaymalı flanş, izlenebilir malzeme sertifikaları, ısıl işlem eğrisi kayıtları, boyutsal inceleme raporları ve hidrostatik/pnömatik test raporları ile birlikte gelir.

Kalite kontrolün önemli noktaları:

1.Hammadde giriş denetimi: spektral analiz, mekanik özellik örneklemesi.
2.Proses kontrolü: Isıl işlem fırını sıcaklık eğrilerinin gerçek zamanlı izlenmesi, kademeli söndürme prosesi parametrelerinin otomatik olarak kaydedilmesi.
3.Bitmiş ürün denetimi: %100 boyutsal inceleme, %10 manyetik parçacık testi, patlama basıncı veya döngüsel yorulma ömrü için toplu örnekleme.
4.Üçüncü taraf şahitliği: Müşterinin talebi üzerine SGS, BV veya diğer kurumlar tarafından yerinde şahitlik testi düzenlenebilir.

Uluslararası alıcılar, sipariş numarasını kullanarak üretim ilerlemesini kontrol edebilir ve verileri çevrimiçi olarak test edebilir.

Küresel Proje Başvuru Durumları

● Orta Doğu kaya gazı sahası kırma istasyonu:120 takım DN300 Class 1500 düz kaymalı flanş kullanıldı. 18 aylık sürekli çalışmanın ardından conta sızıntısı yaşanmadı ve bakım sıklığı sıfır oldu.
● Güney Çin Denizi derin deniz sondaj platformu:Su derinliği 2.800 metre. Flanş, patlama önleyici yığını bağlamak için kullanıldı. 30 aylık korozyon incelemesinden sonra sızdırmazlık yüzeyinde belirgin bir hasar görülmedi ve ölçülen korozyon hızı 0,028 mm/yıl oldu.
● Rusya Arktik doğal gaz boru hattı:Ortam sıcaklığı -55°C, darbe testi değeri 82J, proje tasarım gereksinimlerini karşılıyor. 500'den fazla parça tedarik edildi.

SSS

S: Hangi basınç değerlerine uygundur?
C: Bu düz kaymalı flanş, Sınıf 150'den Sınıf 1500'e kadar olan basınç değerleri için uygundur. Ölçülen veriler, DN300 boyutunun, ulusal standart gerekliliklerini çok aşan 42MPa patlama basıncında mükemmel performans gösterdiğini göstermektedir. Özellikle kaya gazı kırma pompaları, derin deniz sondaj platformları, ultra yüksek basınçlı doğal gaz iletim boru hatları ve kutup ortamları gibi ultra yüksek basınç ve zorlu koşullar için uygundur.

S: Bununla kaynak boyunlu flanş arasındaki temel fark nedir?
C: Geçmeli flanş, boruyu bağlamak için (biri arkada ve diğeri deliğin içinde) nispeten rahat kurulum gereksinimleriyle iki köşe kaynağı kullanır. Kaynak boyunlu flanş, daha sıkı hizalama gerektiren tek bir tam nüfuzlu alın kaynağı kullanır. Bununla birlikte, Longan'ın geçmeli flanş ürününde, biyonik petek yapısı ve yerleşik titanyum alaşımlı takviye halkasının tasarımı sayesinde, basınç taşıma performansı geleneksel kaynak boyunlu flanşlardan daha az değildir.

S: Düşük sıcaklıktaki ortamlarda nasıl performans gösterir?
C: -70°C'lik ultra düşük sıcaklık koşullarında, ürünün Charpy darbe enerjisi 89J'ye ulaşır; bu, ulusal standart gereksinimi olan ≥34J'den çok daha yüksektir. Bu, gradyanla söndürülmüş yüksek karbonlu çelik malzemenin düşük sıcaklıktaki mükemmel dayanıklılığı sayesinde, kutup boru hattı mühendisliği ve düşük sıcaklıkta doğal gaz taşıma sistemleri için uygun hale geliyor.

S: Longan'ın tedarik kapasitesi ve özelleştirme seçenekleri nelerdir?
C: Longan'ın kendi bünyesinde bir fabrikası ve boyut özelleştirmesini, özel etiketlemeyi ve toplu üretimi destekleyen eksiksiz bir üretim sistemi vardır. Hammadde seçiminden bitmiş ürün denetimine kadar sıkı kalite yönetimi uygulanmaktadır. Uluslararası alıcılar ücretsiz numune almak için gereksinimleri gönderebilir. Şirket, Zhejiang Eyaleti, Wenzhou Şehri, Longwan Bölgesi, Yongxing Caddesi, 620 Mingzhu Yolu, No. 620'de bulunmaktadır ve eksiksiz bir üretim ve tedarik sistemi oluşturmak için Wenzhou'nun coğrafi avantajlarından ve Tsingshan Holding Grubu'nun hammadde tedarikinden yararlanmaktadır.

S: Gerçek performans nasıl doğrulanabilir?
C: Longan, fabrikadaki performans testlerine tanıklık etmek için müşterileri veya üçüncü taraf denetim kuruluşlarını memnuniyetle karşılıyor. Fabrika, 3000 tonluk bir basınç test makinesi, döngüsel yorulma test tezgahı, -80°C düşük sıcaklık darbe test cihazı ve derin deniz yüksek basınçlı korozyon simülasyon odasıyla donatılmıştır. Müşteriler numuneler üzerinde patlama basıncı testleri, döngüsel yorulma testleri veya zorlu ortam testleri talep edebilir; test raporları CNAS yeterliliğine sahip dahili bir laboratuvar tarafından düzenlenir.
