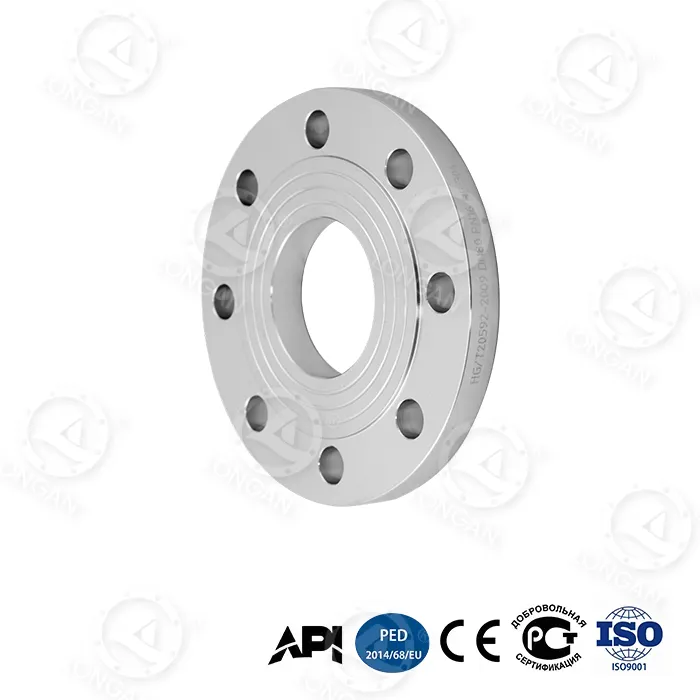

Düz Kaynaklı Yükseltilmiş Yüz Flanşı

Mühendislik değeri sunumu

Parametre Dizini

Yüzey pürüzlülüğü Ra ≤ 3,2μm (sızdırmazlık yüzeyi bitirme)

Karbon çelik flanşın ağırlık tasarrufu boyunlu flanştan %35 daha hafiftir (DN300 karşılaştırması)

Yorulma ömrü ＞10.000 basınç döngüsü (MSS SP-44)

Korozyon toleransı ≥3mm (kimyasal olarak özelleştirilmiş versiyon)

Ürünün temel avantajları

1. Tam sistem uyumluluğu

Düz Kaynaklı Yükseltilmiş Yüz Flanşları için uluslararası standartlar:

ASME B16.5 (Amerikan Standardı) | PN Serisi (DIN) | JIS 10K/20K (Japon Standardı)

Çap aralığı: DN15~DN600 (1/2"~24")

Küresel projeler için kusursuz değişim

2. Kurulum verimliliği

Kaynaklı bağlantının inceltilmiş tasarımı: kanal açısı 37,5°±2,5° (VS 45° geleneksel flanş)

Cıvata deliği toleransı: ±1mm (ISO 5210)

Boru hattı yanaşma hızı %40 arttı

3. Sızdırmazlık güvenilirliği

Düz kaynaklı yükseltilmiş flanş çıkıntısı yüksekliği: 3,2 mm (1/8 inç) standart (ASME B16.5)

Sızdırmazlık arızası olasılığı: <%0,01 (aynı kalitedeki contalarla)

Yüksek basınç koşullarında sıfır sızıntı garantisi

4. Basınç taşıma kapasitesi

Sınıf 150: 38°C'de 19,6 bar'a kadar

Sınıf 300: 38°C'de 51,1 bar'a kadar

Düşük sıcaklık uyumu: -196°C ila +538°C (ASTM A105 malzemesi)

Enerji/kimya endüstrisindeki aşırı koşulları kapsayan

Çözümünüzü almak için bir soruşturma başlatın!
