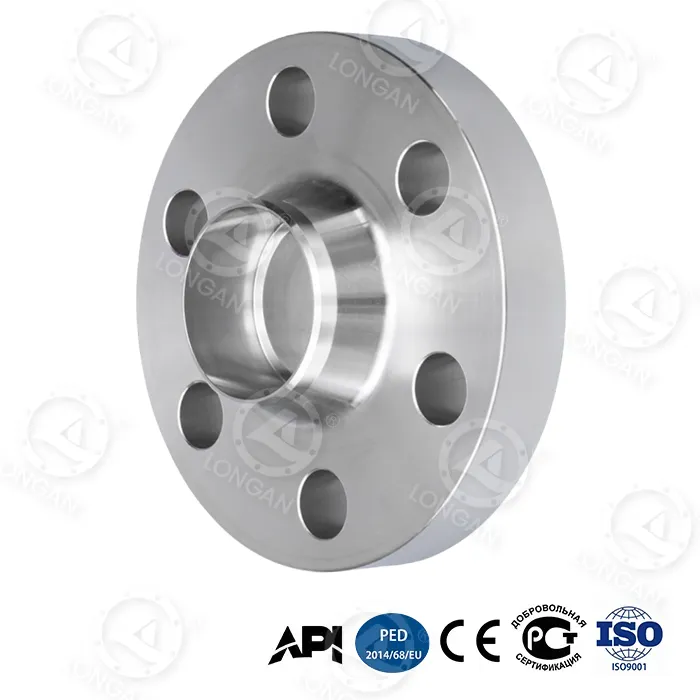

304 Boyunlu Alın Kaynak Flanşı

Teknik Özellikler

1. Malzeme Sertifikası (ASTM A182 F304)

Eleman Standart Değer Fonksiyon Test Senaryosu

Ni 8,0~11,0% Östenit Kararlılığı 9,2%

C ≤%0,08 - %0,05

Cr %18,0~20,0 Oksidasyon Korozyon Koruması %18,8 (Spektrometre)

2. Basınç-Sıcaklık

Sıcaklık (°C) Sınıf 150 (bar) Sınıf 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Mekanik Özellikler

Parametre 304 Flanş Değeri Standart Esası

İç Çap Toleransı (NPS 12") ±0,25 mm ASME B16.5 Tablo5

Çekme Dayanımı 515 MPa ASTM A182

Akma Dayanımı 205 MPa ASTM A182

Cıvata deliği merkez daire sapması ±0,8 mm MSS SP-44

Uygulanabilir senaryolar

Önerilen senaryolar Tolere edilebilir medya Yasaklanan senaryolar Alternatif çözümler

Düşük basınçlı basınçlı hava Kuru hava (çiy noktası <-40°C) Kükürt içeren nemli hava Nikel kaplı karbon çeliği

Gıda ekipmanları Süt ürünleri, meyve suları (pH>4,5) Klor içeren dezenfektanlar 316L flanş

Belediye su temini Tatlı su, içme suyu Deniz suyu/yüksek klorlu su (>50ppm Cl⁻) 316 flanş

HVAC Sıcak su (<80°C), buhar Hidroklorik asit/sülfürik asit (pH<4) Hastelloy alaşımı

Neden 304 Boyunlu Alın Kaynak Flanşını seçmelisiniz?

1. Daha düşük maliyet

Malzeme Birim fiyatı (karşılaştırma noktası) Hizmet ömrü Kapsamlı maliyet (10 yıl)

316 flanş 2,3x 15 yıl + 1,2x

304 Boyunlu Alın Kaynak Flanşı 1,6x 10 yıl + 1,0x

Karbon çelik flanş 1,0x 2 yıl (Pas sızıntısı) 2,8x

2. Yapısal tasarım avantajları

Sızdırmazlık yüzeyi doğruluğu: 304 paslanmaz çelik boyunlu kaynak flanşının RF yüzey pürüzlülüğü 125-250μin Ra'dır ve conta sızdırmazlığının güvenilirliğini sağlar.

Konik boyun geçişi: Gerilim konsantrasyon faktörünü %40 azaltın ve kaynak yorulma ömrünü uzatın.

3. Temel korozyon direnci

Tuz püskürtme testi: 500 saat boyunca kırmızı pas görülmedi

Krom-nikel koruyucu katman: ≥%18 Cr içeriği, su, buhar ve zayıf asitten (pH>4,5) kaynaklanan korozyona karşı direnç gösteren bir pasifleştirme filmi oluşturur.

Sınırlama açıklaması: >50 ppm (deniz suyu gibi) klorür iyonları içeren ortamlar için uygun değildir ve şu anda 316'nın yükseltilmesi gerekmektedir.

SSS

S1: 316 flanş ile maliyet farkı nedir?

Cevap: 304 Boyunlu Alın Kaynak Flanşının fiyatı aynı spesifikasyonlara göre %30~35 daha düşüktür (nikel ve molibden içeriğindeki farklılık nedeniyle). Ortam klorür iyonları/asitleri içermiyorsa 304'ü seçmek daha ekonomiktir.

S2: Dış mekan borularında 304 kullanılabilir mi?

Cevap: Düşük nemde (<%60 RH) Tuzsuz ortamda uzun süre kullanılabilir; Kıyı/endüstriyel alanlarda korozyon önleyici kaplama gereklidir, aksi takdirde 2-3 yıl içinde çukurlaşmalar meydana gelebilir.
